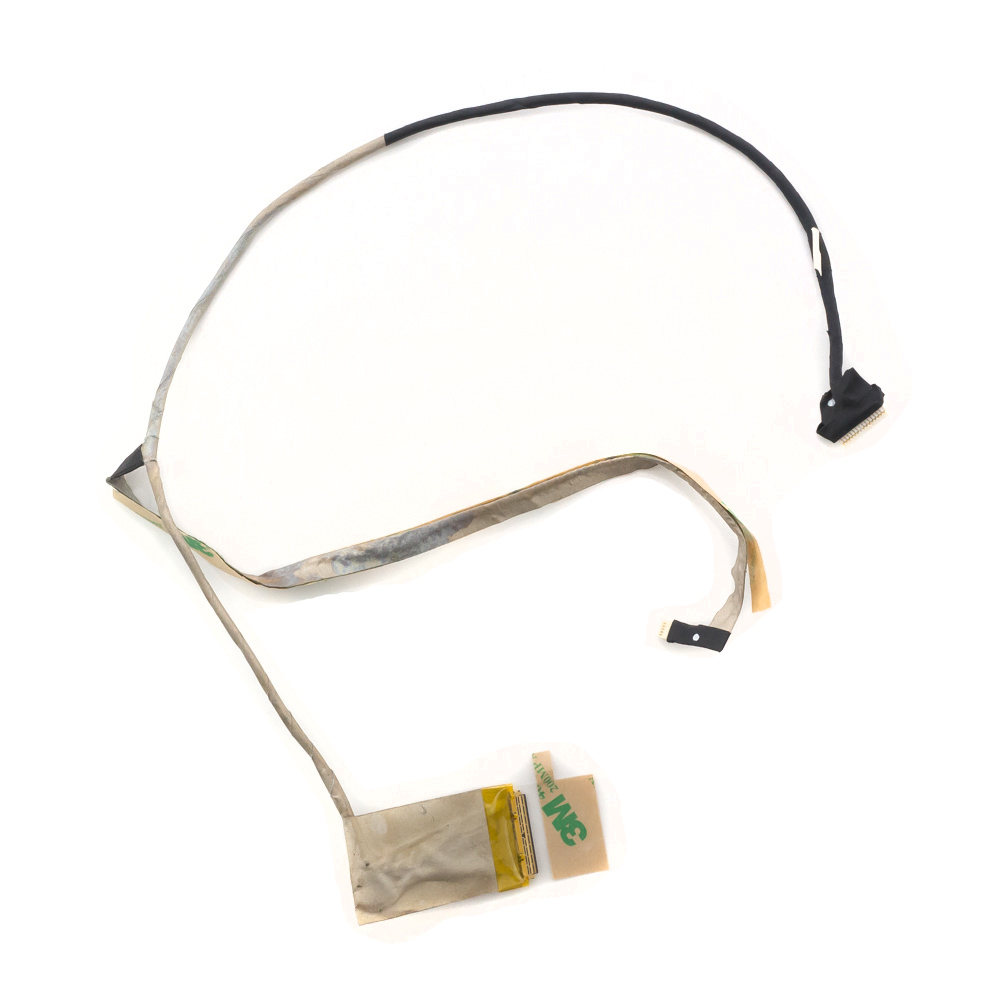

Шлейф матрицы Samsung NP550P5C, NP270E, NP270E5G

Конечно! Вот подробное описание, характеристики и информация о совместимости для шлейфов матриц указанных моделей Samsung.

Общее описание

Шлейф матрицы (LCD cable, LVDS cable, eDP cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с экраном (матрицей). Он передает видеосигнал, питание для подсветки и данные от тачпада (если он интегрирован в экран). Для корректной работы критически важны:

1. Тип разъема (количество пинов и их расположение).
2. Длина и форма (траектория прокладки внутри корпуса).
3. Тип сигнала (LVDS для более старых моделей или eDP для современных).

Модели и их характеристики

Эти модели относятся к разным сериям и годам выпуска, поэтому у них разные шлейфы.

1. Samsung NP550P5C (Серия P5, ~2012-2013 гг.)

• Описание: Мощный мультимедийный и игровой ноутбук с экраном 15.6".
• Тип разъема матрицы: LVDS, 40-контактный (40 pins). Это стандарт для моделей того периода.
• Ключевая особенность: Шлейф двухканальный (Dual-Channel), так как передает сигнал для высокого разрешения (часто Full HD, 1920x1080). Имеет два разъема на стороне матрицы.
• Парт-номер (Part Number): Чаще всего используется номер BA92-07857A. Также может встречаться BA92-07857B (вероятно, ревизия).
• Совместимые модели: В основном, другие ноутбуки серии NP550P5C с различными буквенными индексами (S01RU, S02RU, S03PH и т.д.), если у них одинаковая конструкция. Не совместим с NP270.

2. Samsung NP270 / NP270E5G (Серия 2, ~2013-2015 гг.)

• Описание: Бюджетный ноутбук с экраном 15.6" или 17.3".
• Тип разъема матрицы: LVDS, 30-контактный (30 pins) для 15.6" моделей. Для 17.3" моделей может быть свой вариант.
• Ключевая особенность: Шлейф одноканальный (Single-Channel), так как рассчитан на стандартное разрешение HD (1366x768). Имеет один разъем на стороне матрицы.
• Парт-номера (Part Numbers):
  • Для 15.6" моделей (например, NP270E5E, NP270E5G, NP270E5J): BA41-02237A (самый распространенный), также BA41-02327A, GH82-11131A.
  • Для 17.3" моделей (например, NP270E5G-K01RU): требуется уточнять, часто это BA41-02389A или аналогичный.
• Совместимые модели: Шлейфы взаимозаменяемы в рамках линейки NP270/E4/E5 с одинаковым размером экрана. Например, шлейф от NP270E5G почти наверняка подойдет к NP270E5E. Модели NP270 и NP270E5G часто используют одинаковые шлейфы.

Сводная таблица совместимости

| Модель ноутбука | Типичный размер экрана | Тип сигнала / Разъем | Количество контактов | Пример парт-номера | Совместимость (основное) | | :--- | :--- | :--- | :--- | :--- | :--- | | Samsung NP550P5C | 15.6" | LVDS (Dual-Channel) | 40 pin (2 разъема у матрицы) | BA92-07857A | Только с другими NP550P5C не совместим с NP270 | | Samsung NP270E5G | 15.6" | LVDS (Single-Channel) | 30 pin (1 разъем у матрицы) | BA41-02237A | NP270E5E, NP270E5J, NP270E5J, NP270E4E и т.п. | | Samsung NP270E5G | 17.3" | LVDS (Single-Channel) | Свой вариант (часто 30 pin) | BA41-02389A | Другие 17.3" модели NP270/E5 |

ВАЖНЫЕ ПРИМЕЧАНИЯ ДЛЯ ПОДБОРА:

1. Разъем на матрице: Самый надежный способ подбора — визуально сравнить старый шлейф с новым. Посчитайте контакты и посмотрите на расположение замков.
2. Длина и изгибы: Шлейфы могут отличаться траекторией прокладки (например, обход камеры слева или справа). Измерьте длину старого шлейфа.
3. Разрешение экрана: Шлейфы для HD (1366x768) и Full HD (1920x1080) не взаимозаменяемы из-за разного количества проводников.
4. Маркировка на шлейфе: Всегда ищите номер прямо на самом шлейфе (например, BA41-02237A или FPC-...). Это самый точный идентификатор.

Рекомендация перед покупкой:

Разберите ноутбук, снимите старый шлейф, сфотографируйте его (особенно разъемы), найдите маркировку и ищите по ней. Указанные выше номера — наиболее частые, но всегда возможны вариации в зависимости от конкретной ревизии ноутбука и производителя экрана.
