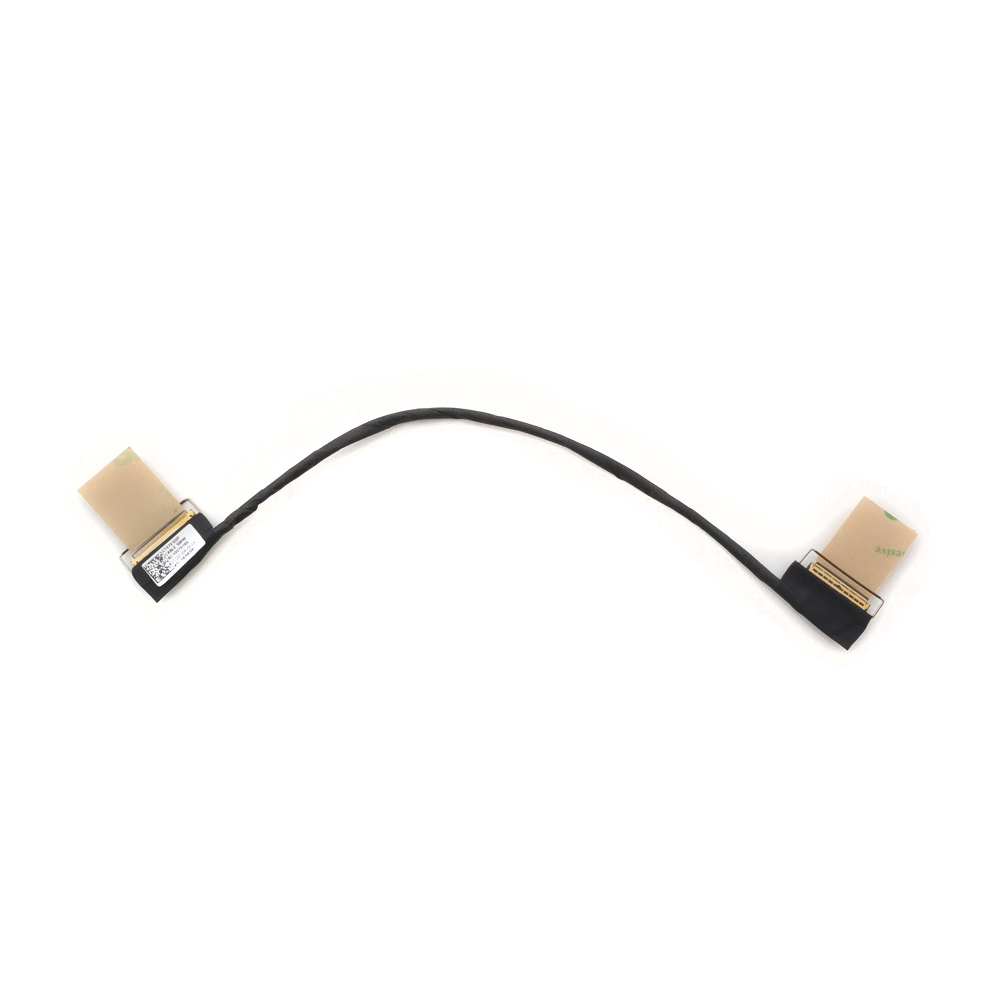

Шлейф матрицы Lenovo Thinkpad T470, A475

Артикул: 3907912

в наличии: 1шт.

цена: 841

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

Описание Шлейф матрицы Lenovo Thinkpad T470, A475

Отличный вопрос! Шлейф матрицы (LCD cable, eDP cable) — критически важный компонент, соединяющий материнскую плату с дисплеем. Для Lenovo ThinkPad T470 и A475 это особенно актуально, так как они имеют схожую конструкцию.

Общее описание

Шлейф дисплея в T470/A475 — это гибкий плоский кабель (Flex Cable), передающий:

Видеосигнал (eDP — Embedded DisplayPort) от системной платы к матрице.
Сигналы управления для встроенной веб-камеры (720p HD Camera) и микрофонов.
Сигналы для подсветки матрицы (от платы инвертора/контроллера подсветки).

Расположение: Шлейф проходит внутри петли дисплея (шарнира) от нижней части LCD-панели к материнской плате. Из-за постоянного движения крышки этот шлейф является расходным материалом и частой причиной неисправностей.

Типичные симптомы неисправного шлейфа:

Мерцание или пропадание изображения при движении крышки.
Полосы на экране, артефакты.
Изображение пропадает, но подсветка работает (видно засветку).
Не работает встроенная камера или микрофоны.
Полное отсутствие изображения (при исключении неисправности самой матрицы и видеоподсистемы).

Технические характеристики

Тип интерфейса: eDP (Embedded DisplayPort) 1.4
Количество пинов (контактов): 40-pin (это стандарт для большинства 14-дюймовых матриц FHD в этой серии). Важно: Для моделей с сенсорным экраном (Touchscreen) или с дисплеями низкого разрешения (HD, 1366x768) может использоваться 30-pin шлейф. Необходимо проверять конкретную конфигурацию.
Конфигурация разъемов:
- Разъем на стороне материнской платы: 40-контактный, горизонтальный или вертикальный тип посадки (зависит от модификации платы).
- Разъем на стороне матрицы: 40-контактный, стандартный eDP.
- Дополнительные разъемы: Впаянные или на ответвлениях разъемы для камеры (обычно 4- или 6-пиновый) и для микрофонов.
Длина: Приблизительно 25-30 см.
Особенность для T470: В некоторых ревизиях шлейф может быть объединен с разъемом платы контроллера подсветки (к которой подключаются инвертор или LED-лампы).

Парт-номера (FRU/Part Numbers)

Это ключевая информация для точного заказа. Номера различаются в зависимости от конфигурации ноутбука (сенсорный или нет, разрешение экрана).

Для ThinkPad T470:

FRU 00HM903 / P/N 00HM903 — Основной и самый распространенный шлейф для моделей БЕЗ сенсорного экрана (Non-Touch), с матрицами FHD (1920x1080) или HD (1366x768). (Часто идет в комплекте с кронштейном камеры).
FRU 00HM904 / P/N 00HM904 — Шлейф для моделей с сенсорным экраном (Touchscreen).
FRU 00UR117 — Альтернативный номер для некоторых модификаций.
DC02C00C1E0 / G580C0C1E0 — Номера компонента от производителя кабелей.

Для ThinkPad A475 (на базе AMD):

FRU 01ER452 — Основной парт-номер для шлейфа дисплея A475.
FRU 01ER453 — Также используется в A475 (может быть альтернативой или для другой ревизии).
Важно: Несмотря на внешнее сходство с T470, шлейфы для A475 (AMD-платформа) могут быть не взаимозаменяемы с T470 (Intel-платформа) из-за различий в разводке материнских плат. Всегда лучше использовать номер, указанный для вашей конкретной модели.

Где найти номер на своем ноутбуке:

В программе Lenovo Vantage или Lenovo PC Support в информации о системе.
На наклейке на самом шлейфе (требуется разборка).
По Machine Type Model (MTM) ноутбука (например, 20JM или 20HN для T470, 20JM для A475) на специализированных сайтах-каталогах запчастей Lenovo.

Совместимые модели

Шлейфы, как правило, совместимы в рамках одной физической платформы.

Шлейф от T470 (FRU 00HM903/904) подходит для:

Lenovo ThinkPad T470 (MTM: 20JM, 20HN)
Lenovo ThinkPad T470s (частично, но требует обязательной проверки! T470s тоньше, и шлейф может отличаться).
Не подходит для T470p — это совершенно другая платформа.

Шлейф от A475 (FRU 01ER452/453) подходит для:

Lenovo ThinkPad A475 (MTM: 20JW)
Lenovo ThinkPad A275 (вероятно, но нужна проверка по MTM)

Кроссплатформенная совместимость (T470 <-> A475):

Не рекомендуется без проверки. Хотя корпуса идентичны, расположение контактов на разъемах материнских плат Intel (T470) и AMD (A475) может различаться. Установка неподходящего шлейфа может привести к отсутствию изображения или, в худшем случае, к повреждению оборудования.
