Шлейф матрицы Lenovo V510-15IKB

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы ноутбука Lenovo V510-15IKB.

Общее описание

Шлейф матрицы (LCD cable, eDP cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем. Он передает видеосигнал, питание на матрицу и сигналы от встроенной веб-камеры и микрофонов (если они подключены через этот шлейф).

Для модели V510-15IKB используется шлейф типа eDP (Embedded DisplayPort) с 30-пиновым или 40-пиновым разъемом, в зависимости от конкретной конфигурации матрицы. Чаще всего встречается 40-пиновый вариант, так как эта модель обычно оснащалась Full HD (1920x1080) экранами.

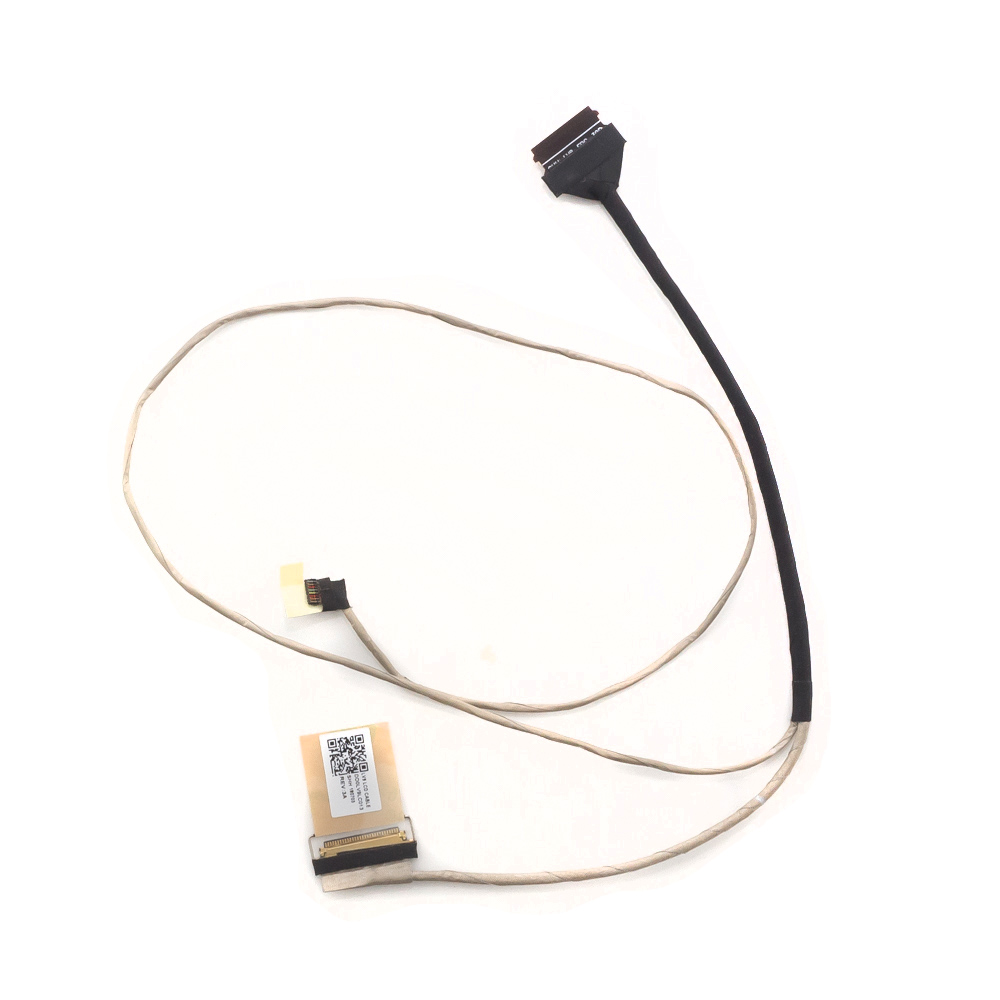

Внешний вид: Тонкий гибкий шлейф, обычно серого или коричневого цвета, с двумя или тремя разъемами:

1. Основной разъем для подключения к материнской плате.
2. Разъем для подключения к матрице (дисплею).
3. Дополнительный маленький разъем для подключения модуля веб-камеры (расположен в верхней части рамки дисплея).

Технические характеристики

• Тип интерфейса: eDP (Embedded DisplayPort)
• Количество контактов (пинов): Чаще всего 40 pin (для матриц Full HD). Реже — 30 pin (для HD матриц 1366x768).
• Длина: Приблизительно 25-35 см (зависит от трассировки внутри конкретной модификации корпуса).
• Дополнительные функции: Интегрированные провода для передачи данных с веб-камеры (обычно 1Мп) и встроенных микрофонов.
• Ключевая особенность: Разъем на материнской плате расположен горизонтально (шлейф вставляется вбок, а не поднимается вверх).

Парт-номера (FRU/Part Numbers)

Официальные номера запчастей от Lenovo (FRU - Field Replacement Unit) могут различаться в зависимости от ревизии материнской платы, установленной матрицы и региона. Вот основные известные номера:

Основные FRU для модели V510-15IKB:

• SB10F91162 (самый распространенный номер для 40-pin eDP шлейфа)
• DC02C00B710
• 5C10F91162

Важно: Перед покупкой обязательно разберите ноутбук и сверьте номер со старого шлейфа, так как возможны отличия. Также номер можно найти в руководстве по обслуживанию (HMM) для этой модели.

Совместимые модели ноутбуков Lenovo

Шлейф подбирается строго по серии (chassis) ноутбука, а не только по названию модели. Lenovo V510-15IKB относится к серии (шасси) Lenovo V510-15IKB 80WQ.

Этот шлейф совместим в первую очередь с всеми ноутбуками серии Lenovo V510-15IKB (с разными процессорами i3/i5/i7 7-го поколения, видеокартами и т.д.), если в них установлена такая же матрица.

С большой вероятностью шлейф также подойдет к следующим моделям, так как они часто используют одинаковую конструкцию (шасси):

1. Lenovo Ideapad 310-15IKB (серия 80SM)
2. Lenovo Ideapad 510-15IKB (серия 80SR) — очень высокая вероятность совместимости.
3. Lenovo V510-15IKB 80WQ (разные модификации)
4. Lenovo V510-15IKB 80W3

Критически важное правило при подборе: Совместимость определяется по 4 ключевым параметрам:

1. Количество пинов (30 или 40) — должно совпадать с разъемом на матрице.
2. Расположение разъема на материнской плате (горизонтальное или вертикальное).
3. Длина и форма шлейфа (трассировка внутри корпуса).
4. Наличие и тип дополнительного разъема для камеры.

Рекомендации при покупке

1. Снимите старый шлейф и покупайте, имея его на руках для визуального сравнения.
2. Ищите по FRU-номеру (SB10F91162) или по точной модели ноутбука с указанием серии (80WQ).
3. В описании товара у продавца должно быть указано: "Для Lenovo V510-15IKB, 40 pin, eDP" и, желательно, список совместимых моделей.
4. Остерегайтесь универсальных шлейфов "для серии Ideapad 310-510" без конкретного указания на V510-15IKB — лучше выбрать тот, где ваша модель указана явно.

Правильно подобранный шлейф решит проблемы с изображением (артефакты, полосы, мерцание), с камерой и микрофонами.
