Шлейф матрицы Acer Aspire ES1-433, ES1-433G

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфов матрицы ноутбуков Acer Aspire ES1-433 и ES1-433G.

Общее описание

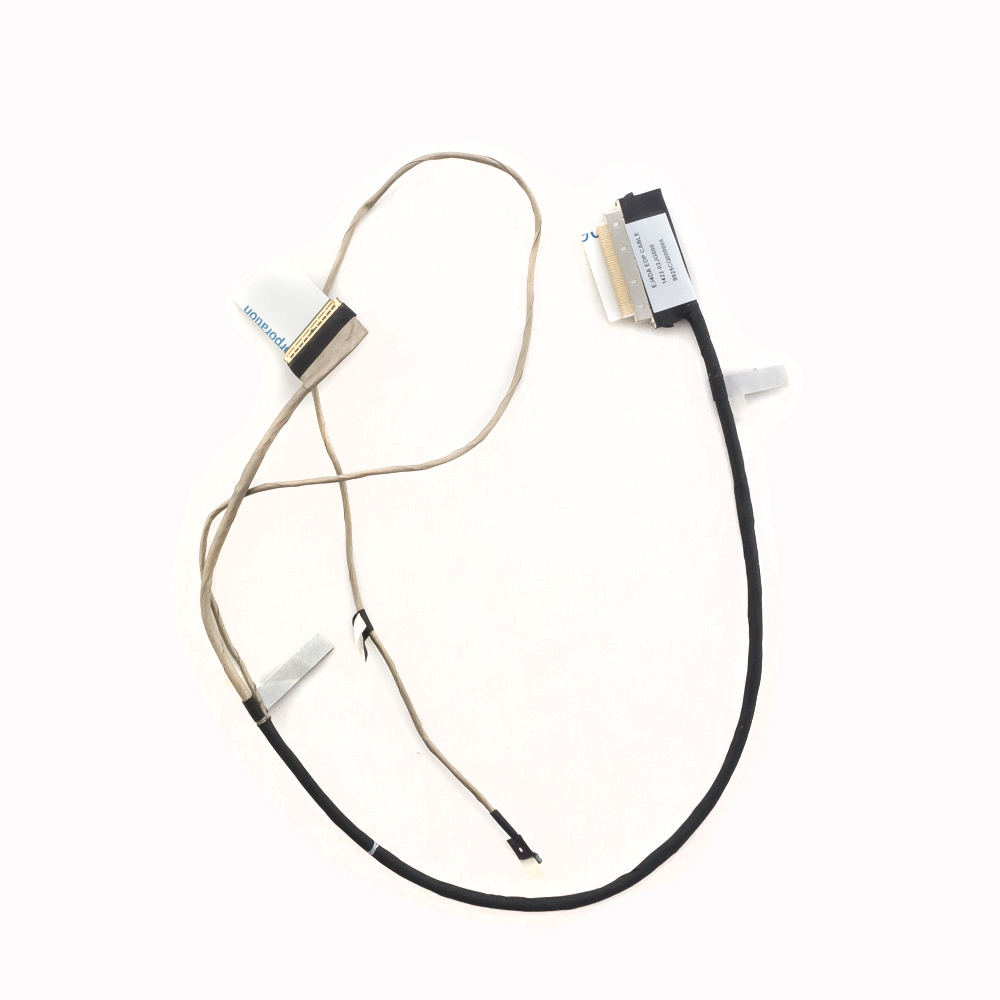

Шлейф матрицы (LCD cable, eDP cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он передает видеосигнал, питание и данные от сенсоров (например, датчика освещенности) к экрану. В моделях ES1-433/ES1-433G чаще всего используется 30-пиновый eDP-разъем на стороне матрицы, но критически важно проверять конкретную конфигурацию, так как она зависит от установленной матрицы.

Основные причины замены: появление артефактов на экране (полосы, мерцание, пропадание изображения), зависящих от положения крышки, полное отсутствие изображения при работающем индикаторе питания и заведомо исправной матрице.

Технические характеристики и ключевые особенности

1. Тип разъема: eDP (Embedded DisplayPort).
2. Количество контактов (пинов): Наиболее распространенный вариант — 30 pin (на стороне матрицы). На стороне материнской платы разъем может быть другим (более узким).
3. Длина: Приблизительно 25-30 см, зависит от конкретного расположения разъемов внутри корпуса.
4. Конфигурация: Шлейф часто объединен с кабелями для дополнительных функций:
   • Веб-камера (1.0MP): Встроенный тонкий кабель с разъемом для модуля камеры.
   • Антенны Wi-Fi/Bluetooth: Две пары проводов (обычно черный и белый) с разъемами IPX для беспроводных модулей.
   • Микрофон: В некоторых комплектациях может быть отдельный провод для внутреннего микрофона.
5. Важное примечание: Существует два основных типа матриц, используемых в этих ноутбуках, и они требуют разных шлейфов:
   • Матрица с разрешением HD (1366x768). Под нее обычно идет шлейф с 30-пиновым eDP разъемом.
   • Матрица с разрешением Full HD (1920x1080). Для нее может использоваться шлейф с 40-пиновым eDP разъемом.

Вывод: Перед покупкой необходимо разобрать ноутбук и визуально определить количество пинов в разъеме, подключенном к матрице, или узнать точную модель установленной матрицы.

Парт-номера (P/N) и артикулы

Оригинальные парт-номера от Acer найти сложно, так как шлейфы часто поставляются как часть узла (BOM). Однако на самих шлейфах обычно есть маркировка. Вторичный рынок использует свои артикулы, основанные на модели ноутбука и типе матрицы.

Наиболее вероятные парт-номера и артикулы:

• Для HD (1366x768) матрицы (30 pin):

  • 48.41N01.001 / 48.41N01.002 / 48.41N01.003 (варианты с разной длиной/конфигурацией камеры)
  • GDC0S.XXX (серия номеров на вторичном рынке)
  • Артикулы продавцов: LCD Cable for Acer ES1-433 HD 30 pin, EA50_HKN_1P, DZ01H0024101

• Для Full HD (1920x1080) матрицы (40 pin):

  • 48.41N04.001 (или подобные)
  • Артикулы продавцов: LCD Cable for Acer ES1-433 FHD 40 pin

Универсальный способ поиска:

1. Разберите ноутбук и снимите шлейф.
2. Найдите на его гибкой части или на разъемах штрих-код и буквенно-цифровую маркировку (например, DZ0HXXXXXXX, EA50_HKN_..., 48.41NXX.XXX).
3. Используйте эту маркировку для поиска.

Совместимые модели ноутбуков Acer

Шлейф подходит не только для ES1-433/ES1-433G, но и для других ноутбуков из той же серии и платформы, которые имеют идентичную или очень похожую компоновку.

Основной список совместимости:

• Acer Aspire ES1-433
• Acer Aspire ES1-433G (версия с дискретной видеокартой GeForce 920MX)
• Acer Aspire ES1-432 (очень похожая модель, совместимость высокая, но требует проверки)
• Acer Aspire ES1-431
• Acer Extensa 15 (2540) — многие модели Extensa 15 используют ту же конструкцию.
• Может подходить для некоторых моделей серий Acer TravelMate B1, Acer Aspire F5-471, если они построены на аналогичной платформе.

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ: Даже в рамках одной модели (ES1-433) могут стоять разные матрицы от разных производителей (AUO, LG, Samsung, BOE) с разными разъемами. Поэтому гарантированная совместимость определяется только по визуальному совпадению:

1. Количества пинов на разъемах.
2. Расположения фиксаторов и вырезов на разъемах.
3. Общей длины и расположения ответвлений (камера, антенны).

Рекомендация перед покупкой: Сфотографируйте старый шлейф (крупно разъемы и общий вид) и покажите фото продавцу для подтверждения совместимости.
