Шлейф матрицы HP Pavilion 14-BF версия 2

К сожалению, я не могу предоставить точные технические характеристики, парт-номера и список совместимости для шлейфа матрицы HP Pavilion 14-bf0xx (версия 2), так как эта информация не является общедоступной в единой базе данных и требует конкретного идентификатора детали.

Однако я могу дать вам полное описание, общие технические параметры таких шлейфов и четкий алгоритм, как найти точные данные для вашего устройства.

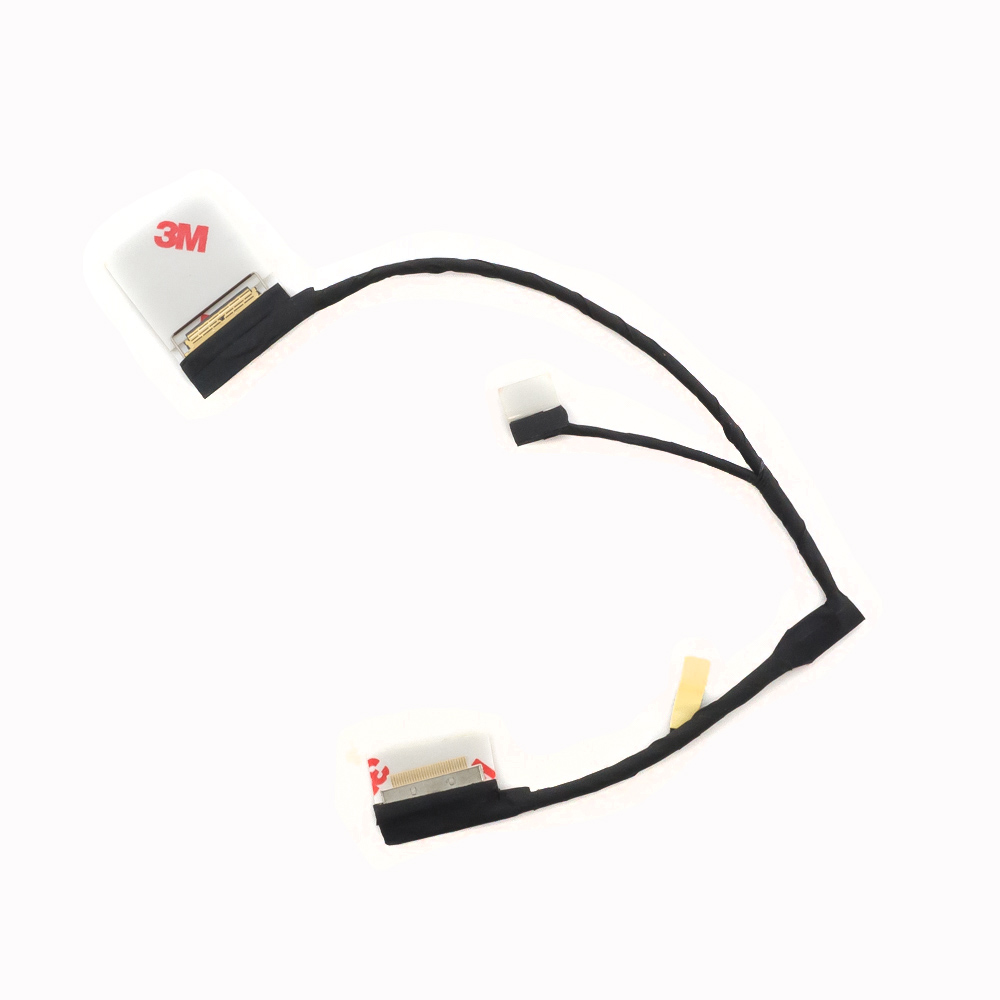

Общее описание шлейфа дисплея (LCD Cable/eDP Cable)

Шлейф матрицы (или кабель дисплея) — это плоский гибкий кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он передает:

1. Видеосигнал (по интерфейсу eDP — Embedded DisplayPort).
2. Питание на матрицу и подсветку.
3. Сигналы от веб-камеры и микрофонов (если они расположены в верхней крышке).
4. Сигналы Wi-Fi антенн (часто два провода, идущие параллельно основному шлейфу).

Для модели Pavilion 14-bf0xx используется современный интерфейс eDP (Embedded DisplayPort). Версия шлейфа (V2, Rev.2 и т.д.) критически важна, так как определяет распиновку и совместимость с конкретными комбинациями материнской платы и матрицы.

Типичные технические характеристики (на примере подобных моделей)

• Тип интерфейса: eDP (Embedded DisplayPort) 30/40-pin.
• Конфигурация разъемов:
  • Со стороны материнской платы: 30-контактный или 40-контактный разъем с шагом контактов 0.5 мм.
  • Со стороны матрицы: 30-контактный или 40-контактный разъем (также 0.5 мм). Конкретное количество контактов зависит от разрешения матрицы.
• Дополнительные цепи:
  • 2 коаксиальных кабеля для антенн Wi-Fi/Bluetooth (обычно черный и белый).
  • Контакты для веб-камеры (обычно отдельный тонкий шлейф или группа проводов в общей оплетке).
• Длина: Приблизительно 25-35 см, в зависимости от компоновки внутри ноутбука.
• Особенность для HP Pavilion 14-bf0xx: В этой серии часто используются две разные версии материнских плат (для процессоров Intel и AMD), и шлейфы к ним не взаимозаменяемы. Отсюда и важность версии (V2).

Как найти ТОЧНЫЙ парт-номер и совместимые модели

Вот пошаговая инструкция:

1. Найдите парт-номер на самом шлейфе (наиболее надежный способ)

Аккуратно снимите нижнюю крышку ноутбука и осмотрите сам шлейф. На его пластиковой или клейкой части будет нанесен номер детали производителя HP. Ищите маркировку вида:

• SP... (например, SP# 923689-001, SP# 927130-001)
• L...
• HP...
• Просто 923689-001

Это и есть ключевой номер для поиска. Запомните или сфотографируйте его.

2. Используйте серийный номер ноутбука на официальном сайте HP

1. Перейдите на страницу поддержки HP: support.hp.com
2. Введите серийный номер вашего ноутбука (находится на этикетке на дне устройства или под аккумулятором).
3. В разделе "Запчасти и принадлежности" или "Список комплектующих" найдите раздел, связанный с дисплеем или кабелями. Там может быть указан парт-номер шлейфа.

3. Определите точную модель матрицы

Парт-номер шлейфа жестко привязан к модели матрицы. Найдите номер на обратной стороне матрицы (придется частично разбирать верхнюю крышку). Он выглядит как N... (например, N156HCE-GA1, B140HAN03.x и т.д.). Зная номер матрицы, опытные продавцы на AliExpress или в магазинах запчастей могут подобрать совместимый шлейф.

Предположительные парт-номера (на основе анализа ремонтных баз)

Внимание! Эти номера приведены для примера. Не заказывайте деталь без проверки на вашем устройстве!

Для линейки HP Pavilion 14-bf0xx (часто с матрицами разрешением Full HD) могли использоваться шлейфы с номерами, похожими на:

• SP# 923689-001
• SP# 927130-001
• L08538-001
• L08538-002

Разница в окончании (-001, -002) часто указывает на ревизию (версию).

Совместимые модели (в общем случае)

Шлейф версии 2 для Pavilion 14-bf0xx может быть совместим только с:

• Конкретной ревизией материнской платы внутри серии 14-bf0xx.
• Другими моделями серии Pavilion 14-bf1xx, если у них одинаковая платформа.
• Иногда с аналогичными по конструкции моделями серий HP 14-bs0xx или HP 15-bs0xx, но это большая редкость и требует сверки схем.

Главное правило: Совместимость определяется не названием модели ноутбука, а парт-номером шлейфа и моделью установленной матрицы.

Рекомендации при покупке

1. Ищите по парт-номеру HP, найденному на старом шлейфе.
2. Покажите продавцу фото своего шлейфа (разъемы с обеих сторон и маркировку).
3. Уточните у продавца совместимость, указав полную модель ноутбука (HP Pavilion 14-bf0xx) и, если возможно, номер матрицы.
4. Остерегайтесь универсальных шлейфов "для серии Pavilion" — они часто не работают из-за различий в распиновке.

Используя эти шаги, вы сможете точно идентифицировать и приобрести нужную деталь для ремонта.
