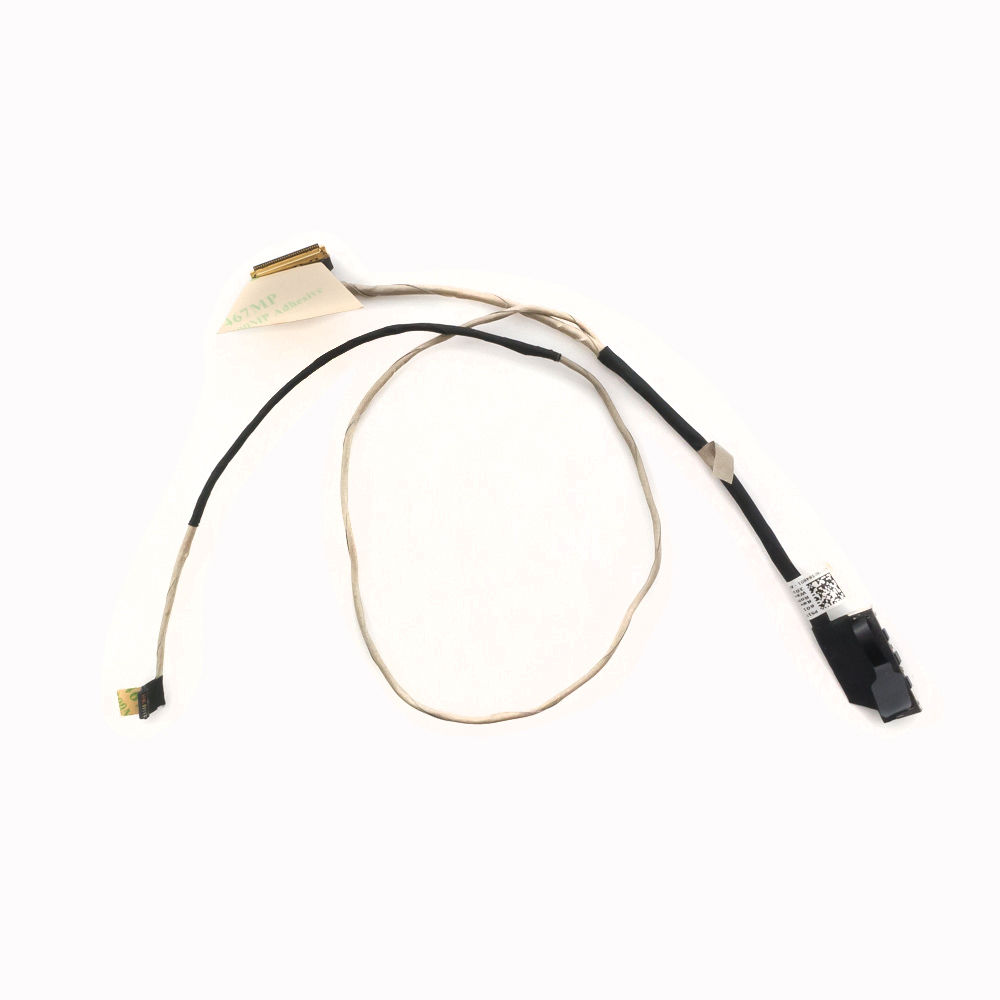

Шлейф матрицы HP EliteBook 820 G3, 840 G3 non touch

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы (дисплея) ноутбуков HP EliteBook 820 G3 и 840 G3 (non-touch).

Общее описание

Данный шлейф (кабель дисплея, LCD cable, eDP cable) является ключевым компонентом, обеспечивающим передачу видео сигнала, данных от камеры и питания от материнской платы ноутбука к жидкокристаллическому дисплею (матрице) в моделях без сенсорного экрана.

• Назначение: Соединение материнской платы с дисплеем.
• Основные передаваемые сигналы: Видео (через интерфейс eDP), питание на подсветку матрицы, данные с веб-камеры и микрофонов.
• Тип разъема: 40-пиновый разъем (eDP 1.2/1.3) со стороны материнской платы. Со стороны дисплея — 30-пиновый разъем для стандартной подсветки (или иной, в зависимости от конкретной подсветки матрицы).
• Особенность для non-touch: В отличие от версий с тачскрином, этот шлейф не имеет дополнительных контактов для передачи сигналов от сенсорной панели.

Технические характеристики (обобщенные)

• Тип интерфейса видео: Embedded DisplayPort (eDP)
• Количество пинов (со стороны материнской платы): 40 контактов (40-pin)
• Совместимые разрешения матриц: HD (1366x768), HD+ (1600x900), FHD (1920x1080) для моделей без тачскрина.
• Интегрированные компоненты: В шлейф встроены провода для:
  • Встроенной веб-камеры (обычно 720p HD).
  • Встроенных микрофонов (обычно два).
  • Индикатора работы жесткого диска (если он выведен на дисплейную крышку).
• Длина: Оптимизирована под геометрию конкретной модели (820 G3 или 840 G3).

Парт-номера (Part Numbers / Spare Parts)

Официальные номера запчастей от HP. Важно: Номера могут незначительно отличаться в зависимости от региона и конкретной конфигурации (например, от наличия Privacy-камеры). Перед заказом рекомендуется свериться с номером на старом шлейфе.

Наиболее распространенные парт-номера:

• 822134-001 — Основной и самый распространенный номер для шлейфа дисплея non-touch.
• 822133-001 — Также часто встречается, совместим.
• L04946-001
• L04946-002
• L04947-001
• SPARE 822134-001

Как точно определить: На самой детали (на серой или коричневой пластиковой части разъема или на гибкой ленте) всегда нанесен номер. Поиск по этому номеру — самый надежный способ.

Совместимые модели ноутбуков

Шлейф совместим со следующими моделями серий EliteBook 800 G3 (при условии, что в них установлен НЕ сенсорный экран):

1. HP EliteBook 820 G3
   • Все модификации с диагональю 12.5" без сенсорного ввода.
2. HP EliteBook 840 G3
   • Все модификации с диагональю 14.0" без сенсорного ввода.

Важные примечания по совместимости:

• Несовместим с Touch-версиями: Для моделей HP EliteBook 820 G3 Touch и 840 G3 Touch требуется другой шлейф (обычно с маркировкой "Touch" или "CT", например, номер 822132-001). У touch-шлейфа больше контактов.
• Совместимость внутри поколения: Шлейфы от EliteBook 830 G3 (13.3") — НЕ ПОДХОДЯТ из-за другой конструкции и длины.
• Совместимость между 820 и 840 G3: Да, шлейфы для 820 G3 и 840 G3 (non-touch) взаимозаменяемы. Они имеют одинаковые разъемы и распиновку, разница может быть только в абсолютной длине, но она рассчитана на установку в обе модели.
• Внимание к камере: Если в вашей модели установлена камера с физической шторкой (Privacy Camera), убедитесь, что новый шлейф поддерживает ее (разъем камеры идентичен, но это стоит проверить визуально).

Рекомендация перед покупкой

1. Разберите ноутбук и извлеките старый шлейф. Сверьте номер на нем (822134-001, L04946-001 и т.д.).
2. Визуально сравните разъемы (особенно со стороны дисплея и камеры) с фотографиями продавца.
3. Убедитесь, что ваш экран — не сенсорный. Если на стекле дисплея нет надписи "Touch" или "CT", и в спецификациях модели не указана опция тачскрина, значит, вам нужен non-touch шлейф.

Использование правильного шлейфа гарантирует стабильную работу дисплея, камеры и подсветки.
