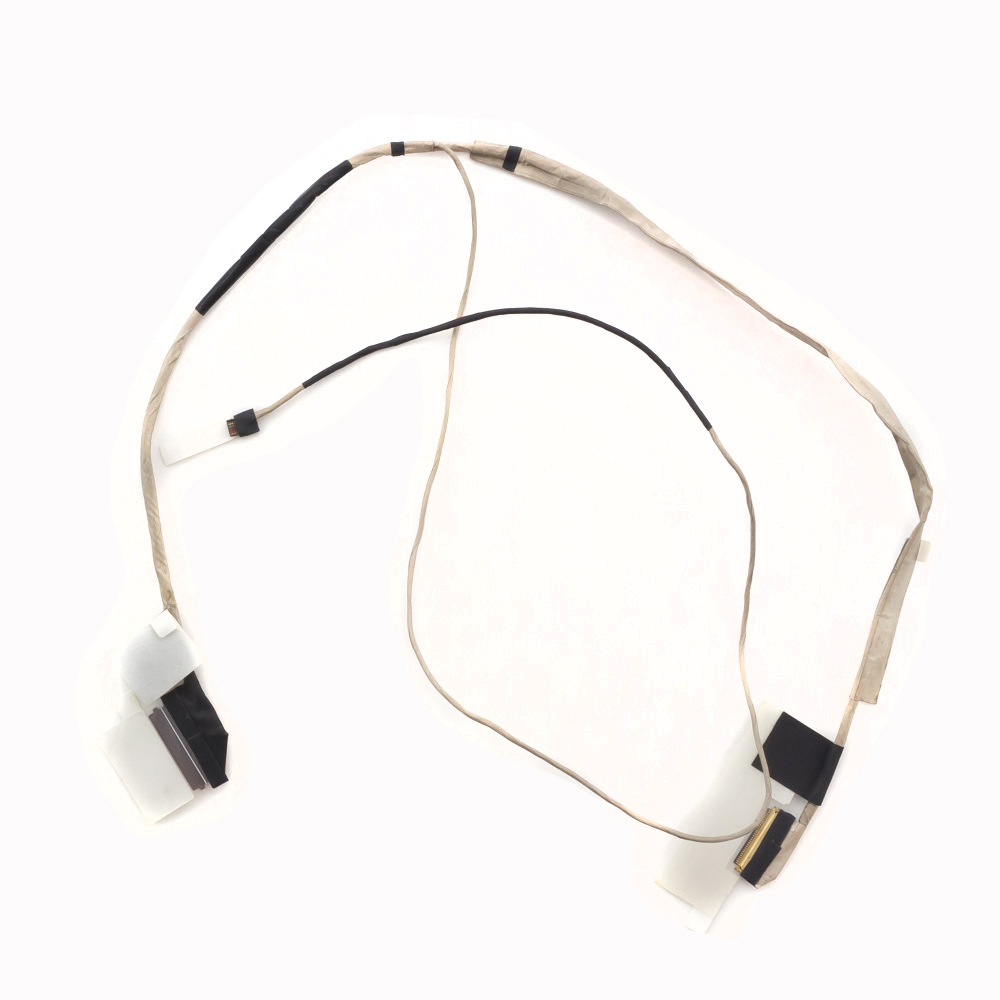

Шлейф матрицы HP 17-X, 17-Y

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфов матриц ноутбуков HP серий 17-x и 17-y (например, 17-bs, 17-ca, 17-by и т.д.).

Важное предупреждение и ключевая информация

Модели HP 17-x и 17-y — это обширные семейства ноутбуков, выпускавшиеся в разные годы с разными конфигурациями. Не существует единого "шлейфа матрицы HP 17-x". Конкретная деталь зависит от трех критических параметров:

1. Точная модель ноутбука (например, HP 17-bs011ur, HP 17-ca1025ur).
2. Тип и разрешение матрицы (дисплея), установленной в нем.
3. Количество пинов (контактов) в разъеме шлейфа.

Использование несовместимого шлейфа может привести к повреждению матрицы или материнской платы.

Описание и технические характеристики

Шлейф дисплея (Display Flex Cable) — это плоский гибкий кабель, соединяющий материнскую плату ноутбука с матрицей (экраном). Он передает:

• Видеосигнал (данные от видеокарты/процессора к матрице).
• Сигналы управления (включение/выключение подсветки, регулировка яркости).
• Питание для матрицы и ее подсветки.

Общие технические характеристики:

• Тип: Гибкий плоский кабель (FFC/FPC).
• Разъемы: С двух сторон — для подключения к материнской плате (более широкий) и к матрице (более узкий). Могут быть защелкивающиеся или откидные замки.
• Количество пинов: Наиболее распространены 30-pin и 40-pin конфигурации. Реже встречаются другие (eDP — Embedded DisplayPort стандарт).
• Покрытие: Защитное покрытие из алюминиевой фольги или лавсана для экранирования от помех.
• Длина: Примерно 25-35 см, в зависимости от компоновки внутри корпуса.

Парт-номера (PN — Part Numbers) и совместимость

Парт-номера шлейфов обычно начинаются с SP, L или просто цифрового кода. Они указаны на самом шлейфе.

Чтобы найти правильный парт-номер, Вам необходимо:

1. Определить точную модель ноутбука. Найди на наклейке на нижней крышке или под аккумулятором точный номер продукта (например, P/N: 4NM5ES#ABF или Product: 17-bs011ur).
2. Разобрать ноутбук и посмотреть на старый шлейф. На нем будет нанесен номер. Это самый надежный способ.

Примеры парт-номеров для популярных моделей HP 17-й серии:

• Для моделей с матрицей HD (1366x768), чаще 30-pin:

  • PN: L08540-001, L08540-002, SP# 922252-001
  • Совместимые модели: Многие HP 17-bs0xx, 17-by0xx, 17-ca0xx с базовым экраном HD.

• Для моделей с матрицей Full HD (1920x1080), чаще 40-pin (eDP):

  • PN: L10224-001, L11759-001, SP# 946909-001
  • Совместимые модели: Более новые модели 17-bs1xx, 17-ca1xx, 17-cn1xx, 17-cp0xx с улучшенным экраном FHD.

• Для моделей с сенсорным дисплеем (TouchScreen):

  • PN: L10225-001, L11760-001
  • Совместимые модели: Модификации с сенсорным экраном. Шлейфы для них часто имеют дополнительный шлейф или разъем для тачскрина.

ВАЖНО: Это лишь примеры. Номер на вашем устройстве может отличаться.

Совместимые модели ноутбуков (семейства)

Шлейфы обычно совместимы внутри одного платформенного семейства (chassis). Вот основные семейства 17-дюймовых HP:

1. HP 17-bs000 / 17-by000 / 17-ca000 серии (около 2017-2019 гг.) — часто используют шлейфы L08540-xxx или L10224-xxx.
2. HP 17-cn000 / 17-cp000 серии (около 2019-2021 гг.) — часто используют шлейфы L11759-xxx, L11760-xxx.
3. HP 17-cs000 / 17-cw000 серии (более новые модели) — могут использовать другие шлейфы, например, L84040-001.

Как гарантированно найти нужную деталь:

1. По парт-номеру ноутбука (P/N): Введи его на сайтах крупных поставщиков запчастей (например, partsurfer.hp.com).
2. По номеру на старом шлейфе: Самый точный метод. Сфотографируй номер и ищи по нему.
3. По модели ноутбука и типу экрана: На сайтах-каталогах (например, aliexpress.com, notebookparts.ru) используй фильтры: "HP 17-bs011ur шлейф матрицы" и уточни в описании "30 pin" или "40 pin".

Итог: Для корректного подбора шлейфа матрицы для вашего HP 17-x / 17-y необходим номер, нанесенный на старую деталь, либо точная модель ноутбука с известными характеристиками дисплея.
