Матрица LP140WD2(TL)(D2)

Конечно, вот подробное описание матрицы LP140WD2(TL)(D2), собранное из технических спецификаций и данных о совместимости.

Общее описание

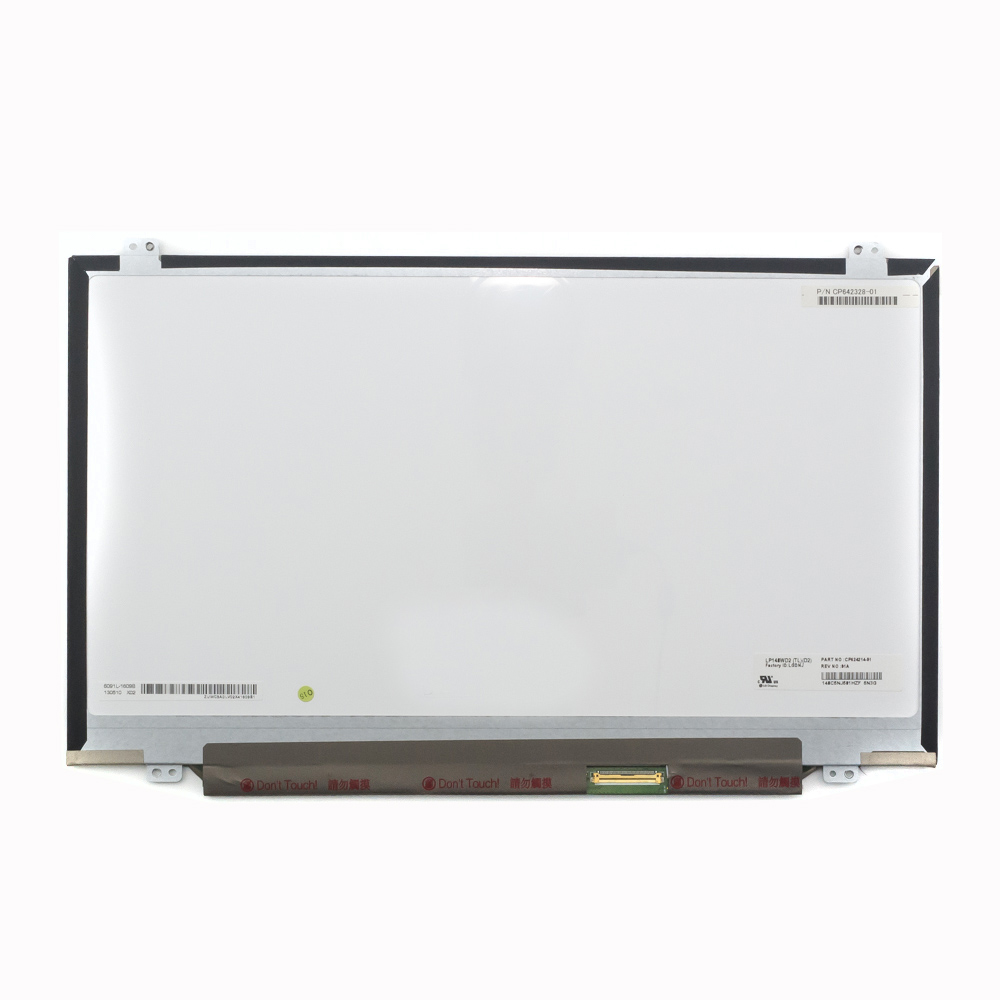

LP140WD2(TL)(D2) — это 14-дюймовая ЖК-матрица с разрешением HD+ (1600x900 пикселей), разработанная компанией LG Display. Она относится к поколению "D2" (доработанная версия), что обычно означает улучшенные параметры яркости, контрастности или времени отклика по сравнению с базовой моделью.

• Тип матрицы: TN+Film (Twisted Nematic). Это наиболее распространенный и экономичный тип, обеспечивающий быстрое время отклика, что важно для динамичных сцен, но имеющий ограниченные углы обзора (особенно по вертикали) и цветопередачу по сравнению с IPS или VA.
• Основное назначение: Установка в ноутбуки среднего класса, ориентированные на офисную работу, учебу и мультимедийное потребление. Разрешение HD+ (900p) для 14-дюймового экрана обеспечивает хорошую четкость и больше рабочего пространства по вертикали, чем стандартный HD (768p).
• Подсветка: LED (WLED), боковая подсветка.
• Поверхность: Как правило, матовая (Anti-Glare), что уменьшает блики и отражения.

Технические характеристики (ТХ)

| Параметр | Характеристика | | :--- | :--- | | Диагональ | 14.0 дюймов | | Разрешение | 1600 x 900 (HD+, WXGA+) | | Соотношение сторон | 16:9 | | Тип матрицы | TN+Film | | Подсветка | WLED | | Яркость | Около 220-250 кд/м² (типичное значение для этого модельного ряда) | | Контрастность | Около 500:1 - 700:1 (типичное значение для TN) | | Время отклика | Около 25 мс (GtG) / 8 мс (Typ.) — значения могут варьироваться | | Углы обзора | 90/65/65/65 (типичные для TN: CR ≥ 10) | | Количество цветов | 262K (6-bit + FRC) | | Покрытие поверхности | Матовое (Anti-Glare) | | Разъем подключения | 40-контактный LVDS, 1 канал, разъем с шагом контактов 0.5 мм | | Расположение разъема | Нижнее (Bottom) | | Габариты (ВхШхГ) | Приблизительно 309.5 x 185.5 x 3.0 мм | | Вес | Приблизительно 250-300 г |

Примечание: Точные значения яркости, контрастности и времени отклика могут незначительно отличаться в зависимости от ревизии и партии производства.

Парт-номера и совместимые обозначения

Эта матрица имеет несколько альтернативных номеров, которые используются в каталогах запчастей, на сайтах продавцов или на этикетках самой матрицы.

• Основной номер: LP140WD2(TL)(D2)
• Альтернативные/совместимые парт-номера:
  • LP140WD2-TLD2
  • LP140WD2-TLD3 (часто следующая ревизия, обычно совместима)
  • B140RTN02.1 (номер по каталогу AUO, полный аналог по характеристикам и разъему)
  • N140B6-L02 (номер по каталогу INNOLUX, полный аналог)
  • LP140WD2-TLE1 / TLE2 / TLE3 (другие ревизии серии)
  • LP140WD2(TL)(G1) / (G2) / (G3) (другие ревизии серии)
  • Иногда может обозначаться как 00HN899 (код запчасти Lenovo) или подобные коды OEM.

Важно: При замене обязательно проверяйте расположение разъема (нижнее/верхнее/правое/левое) и тип разъема (количество контактов, шаг). Физическая совместимость (крепление и разъем) — ключевой фактор.

Совместимые модели ноутбуков

Данная матрица широко использовалась в ноутбуках различных брендов, выпущенных примерно в 2012-2016 годах.

• Lenovo ThinkPad:
  • ThinkPad T430, T430s
  • ThinkPad T440, T440s (часть модификаций)
  • ThinkPad L440, L540
  • ThinkPad E440, E540, E545
• Dell:
  • Dell Latitude E5440, E5540
  • Dell Vostro 3470 (часть модификаций)
• HP / Compaq:
  • HP ProBook 440 G1, 450 G1, 470 G1
  • HP EliteBook 840 G1, 850 G1
  • Compaq Presario CQ58
• Другие бренды:
  • Ноутбуки Toshiba, Acer, Fujitsu и других производителей с аналогичными характеристиками экрана.

Рекомендация перед покупкой: Чтобы гарантировать 100% совместимость, лучший способ — снять старую матрицу с вашего ноутбука и найти идентичный номер, указанный на обратной стороне на наклейке. Ищите номер, начинающийся с LP140WD2..., B140RTN02.1 или N140B6-L02. Также сверьте тип и расположение разъема.
