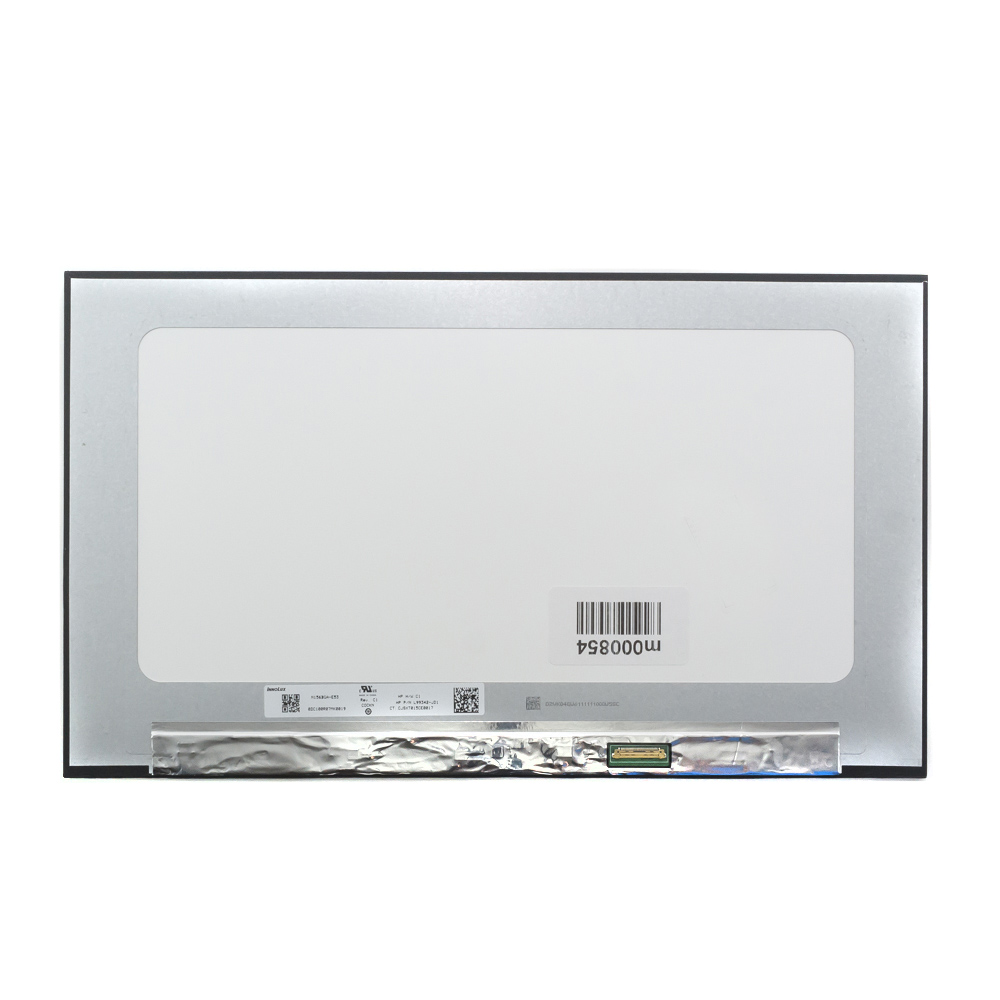

Матрица N156BGA-E53 Rev.C1

Конечно, вот подробное описание, технические характеристики и информация о совместимости для матрицы N156BGA-E53 Rev.C1.

Общее описание

N156BGA-E53 Rev.C1 — это 15.6-дюймовая ЖК-матрица (экран) с разрешением Full HD (1920x1080 пикселей), разработанная для использования в ноутбуках. Это одна из самых распространенных и популярных матриц на рынке, устанавливавшаяся в огромное количество моделей различных брендов.

Ключевые особенности:

• Технология: IPS (In-Plane Switching) или AHVA (аналог IPS от AUO). Обеспечивает отличные углы обзора (до 178°), реалистичную цветопередачу и хорошую контрастность по сравнению с более старыми TN-матрицами.
• Покрытие: Чаще всего матовое (Anti-Glare), что минимизирует блики и отражения, делая экран комфортным для работы при любом освещении.
• Подсветка: LED (без модуляторов), стандартная яркость.
• Разъем: 40-пиновый eDP (Embedded DisplayPort) — самый распространенный интерфейс для современных ноутбуков.
• Толщина: Стандартная — 2.6 мм (важно для совместимости по креплениям).

Технические характеристики (ТТХ)

| Параметр | Значение | | :--- | :--- | | Диагональ | 15.6 дюйма (39.6 см) | | Разрешение | Full HD (FHD), 1920 x 1080 пикселей | | Соотношение сторон | 16:9 | | Технология панели | IPS / AHVA (от AU Optronics) | | Покрытие поверхности | Матовое (Anti-Glare) | | Яркость | Обычно около 220-250 кд/м² (типовое значение) | | Контрастность | Около 700:1 - 1000:1 (типовое) | | Время отклика | ~25 мс (типовое, GTG) | | Углы обзора | 178° / 178° (по горизонтали/вертикали) | | Глубина цвета | 6 бит + FRC (имитирует 8 бит, 16.7 млн цветов) | | Частота обновления | 60 Гц | | Тип разъема | 40-пиновый eDP (1 канал) | | Расположение разъема | Справа (если смотреть на экран с лицевой стороны) | | Подсветка | WLED, без ШИМ (в большинстве ревизий) | | Толщина | 2.6 мм | | Цветовая гамма | ~45% NTSC / ~62% sRGB (стандартная, не высококачественная) |

Парт-номера и совместимые модели

Эта матрица имеет множество прямых аналогов (cross-reference) от других производителей. Они являются полной заменой при условии совпадения разъема, расположения и толщины.

Прямые аналоги (Cross-reference):

• B156HAN01.2 (Innolux, N156HGA-EA1)
• LP156WF6-SPB1 / LP156WF6-SPB2 (LG Display)
• LTN156HL02-201 / LTN156HL02-202 (Samsung)
• NV156FHM-N42 (BOE)
• N156HGA-EA1 (Innolux, аналог B156HAN01.2)

Важное примечание: Несмотря на совместимость по распиновке и размерам, между аналогами могут быть незначительные различия в яркости, цветопередаче или наличии ШИМ. N156BGA-E53 Rev.C1 является наиболее точной заменой.

Примеры ноутбуков, в которых используется данная матрица или ее прямые аналоги:

• Acer: Aspire E5-575G, E5-576G, Aspire 5 (A515-51G, A515-52G), Nitro 5 (AN515-42), Extensa 2540.
• Dell: Inspiron 15 5567, 5570, 5577 (игровые), Vostro 3568.
• Lenovo: IdeaPad 320-15, 330-15, V110-15.
• HP: Pavilion 15-cc6xx, 15-bs0xx, 15-bw0xx; ProBook 450 G4/G5.
• Asus: X541U, X542U, VivoBook 15 (X542).
• Toshiba: Satellite L50-B, P50-B.
• MSI: GL62M 7RDX, GV62 8RD.
• И многие другие ноутбуки 2016-2019 годов выпуска.

Критически важные моменты при замене:

1. Ревизия (Rev.): Rev.C1 — это конкретная версия. Могут существовать ревизии с другими буквами (Rev.A, Rev.B и т.д.), которые также подходят, но Rev.C1 является самой распространенной и часто эталонной.
2. Расположение разъема: У данной матрицы разъем расположен справа. Существуют версии с разъемом слева (например, N156BGA-E53 Rev.C3), которые не совместимы без перепайки или удлинителя шлейфа.
3. Толщина: 2.6 мм — стандарт. Убедитесь, что новая матрица не толще, иначе она может не встать в рамку.
4. Проверка перед покупкой: Всегда сверяйте полное название модели матрицы, которое указано на обратной стороне вашего старого экрана (на стикере). Лучше всего искать именно N156BGA-E53 Rev.C1 или один из указанных прямых аналогов.

Итог: N156BGA-E53 Rev.C1 — надежная и качественная матрица стандарта IPS FHD, которая стала "рабочей лошадкой" для миллионов ноутбуков среднего класса. Ее популярность обусловлена хорошим балансом характеристик, доступностью и широкой совместимостью.
