Разъем питания для Asus GL552, GL552J, GL552JX (6 pin) с кабелем

Конечно, вот подробное описание, технические характеристики и информация о совместимости для разъема питания ноутбуков Asus серии GL552.

Описание

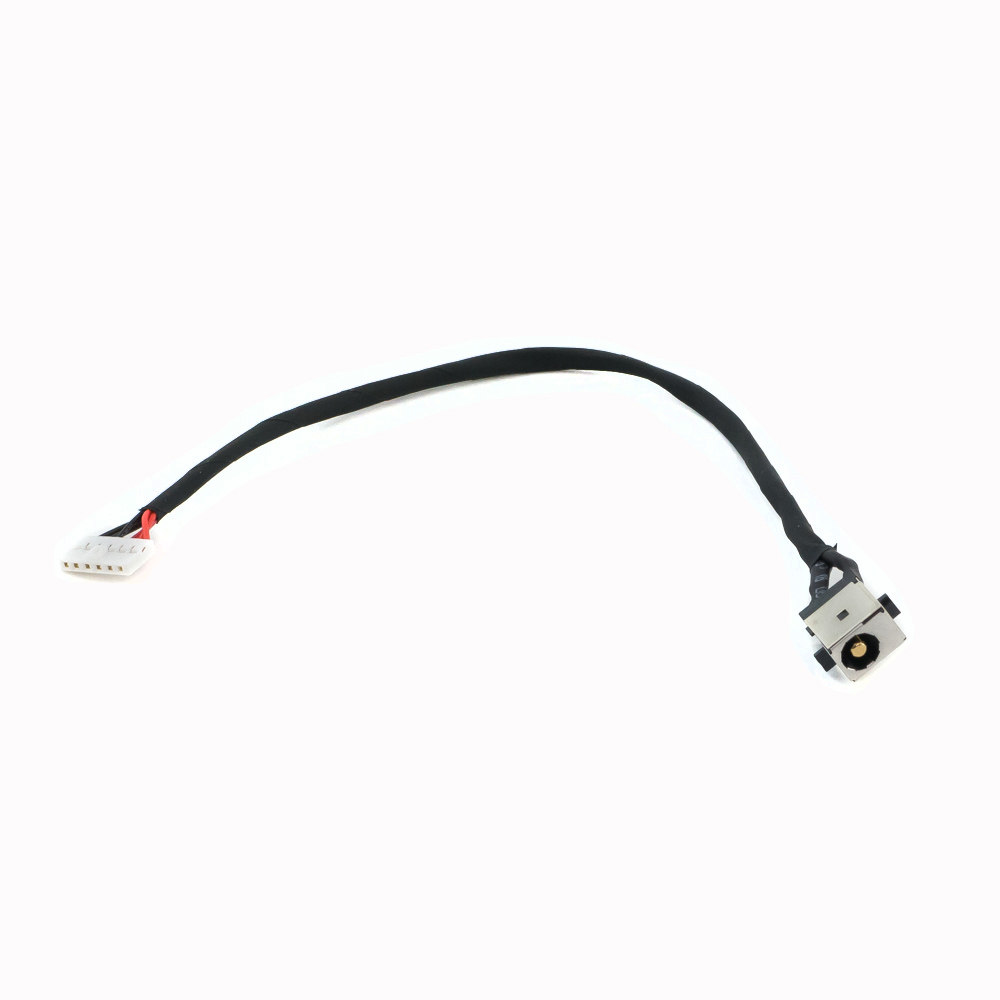

Данный разъем представляет собой штекер питания постоянного тока (DC Power Jack) с 6-ю контактами (pin) и интегрированным кабелем. Это ключевой компонент для зарядки аккумулятора и питания материнской платы ноутбука. Он устанавливается внутрь корпуса и припаивается к системной плате. Внешний блок питания (адаптер) подключается к нему через стандартный цилиндрический штекер.

Основная функция: Передача электроэнергии от внешнего адаптера к ноутбуку, а также передача данных о состоянии зарядки (идентификация оригинального адаптера).

Типичные признаки неисправности:

• Ноутбук не заряжается, даже если индикатор адаптера горит.
• Для зарядки нужно пошевелить или найти определенное положение штекера.
• Ноутбук работает только от сети, но батарея не заряжается.
• Сообщение системы: «Подключено, не заряжается» или «Батарея не обнаружена».

Технические характеристики

• Тип разъема: DC Power Jack, 6-pin (внутренний, для пайки на материнскую плату).
• Форм-фактор штекера: Цилиндрический (Barrel), наружный диаметр 5.5 мм, внутренний диаметр 2.5 мм (стандарт для большинства адаптеров Asus).
• Входное напряжение: 19V DC (совместимо с оригинальными адаптерами Asus на 19V).
• Выходной ток: До 4.74А (определяется мощностью адаптера, обычно 90W или 120W).
• Конструкция: В сборе с кабелем длиной примерно 15-25 см. На конце кабеля расположен 6-контактный разъем для пайки.
• Цветовая маркировка проводов (важно при ремонте!):
  • Красный (+): Основной плюс (19V).
  • Черный (-): Основной минус (Ground).
  • Белый / Синий / Желтый: Сигнальные провода для идентификации адаптера (центральный контакт штекера, данные SCL, SDA).

Парт-номера (Part Numbers)

Официальные и распространенные каталожные номера для заказа:

1. 60NB06J0-BD01010 — Основной и самый распространенный OEM-номер Asus для этого компонента.
2. 60NB06J0-BD01020 — Еще один вариационный номер.
3. GL552J-6PIN — Условное обозначение, используемое на рынке запчастей.
4. G552-6P — Альтернативное рыночное обозначение.
5. 00PE006-006000010 — Номер из внутренних систем Asus.

При поиске и заказе ориентируйтесь в первую очередь на номер 60NB06J0-BD01010.

Совместимые модели ноутбуков Asus

Данный разъем питания используется в широком спектре моделей серий GL552, GL552J, GL552JX, а также во многих других ноутбуках Asus с аналогичной конструкцией.

Основная целевая серия:

• Asus GL552J
• Asus GL552JX
• Asus GL552JW
• Asus GL552VW
• Asus GL552VL

Другие совместимые модели (требуют проверки визуального соответствия разъема на плате):

• Серия K: K501, K501LX, K501LB, K555, K555L, K555LB
• Серия X: X552, X552J, X552L, X552LD, X552LC
• Серия F: F552, F552J
• Другие модели: A501, A555, A555L, A555LD, A555LB, A556, A556U

Важное примечание по совместимости: Перед покупкой настоятельно рекомендуется:

1. Разобрать ноутбук и визуально сравнить старый разъем с фотографией нового (обратите внимание на расположение контактов и форму пластикового корпуса).
2. Сверить модель материнской платы. Это самый надежный способ. Найдите номер на самой плате (например, GL552JX или GL552JW). Разъем для GL552JX точно подойдет к любой плате с такой маркировкой.
3. Убедиться, что распиновка проводов (цвета) совпадает.

Рекомендация

Если вы не обладаете навыками пайки SMD-компонентов, замену данного разъема лучше доверить специалистам в сервисном центре. Неправильная установка может привести к повреждению материнской платы.
