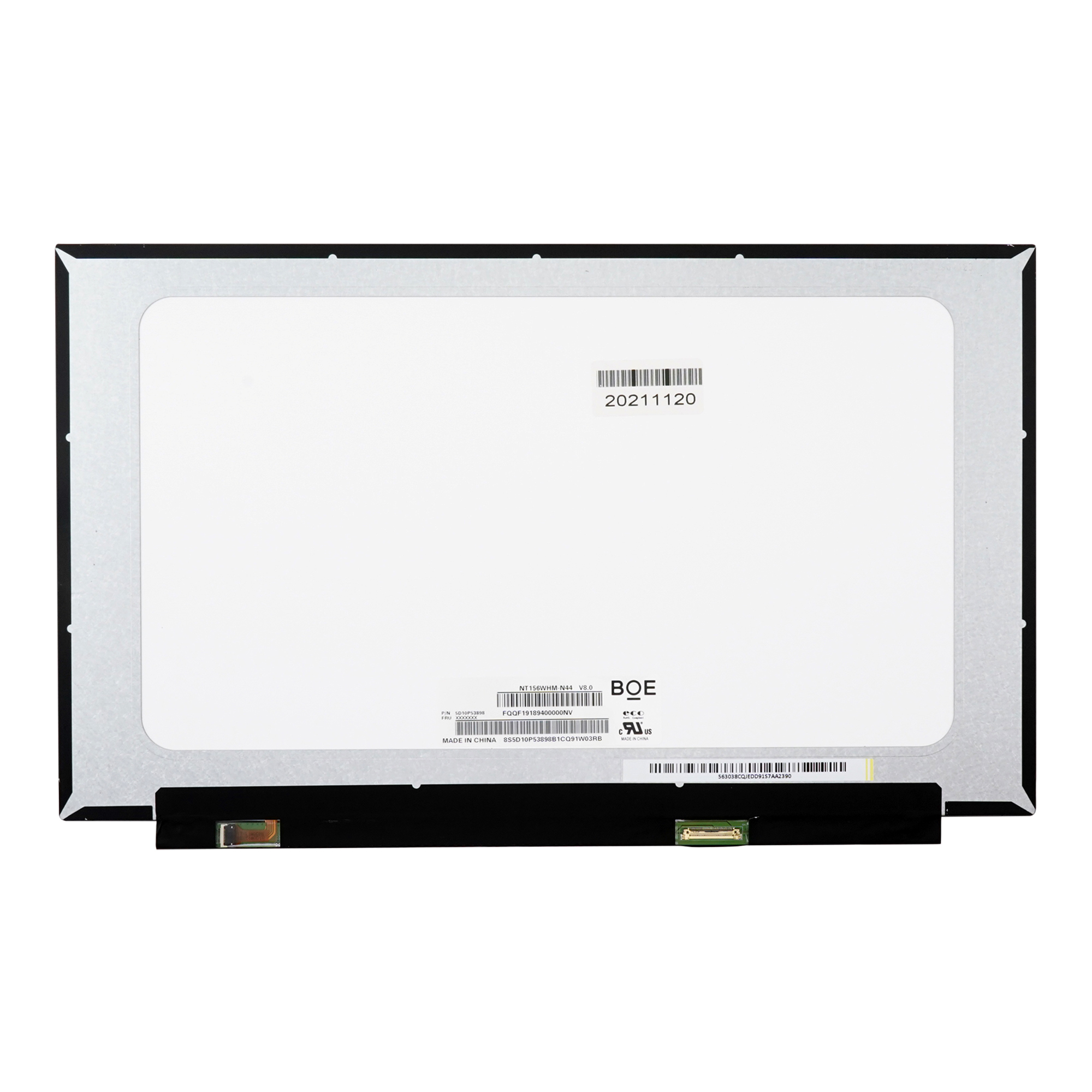

Матрица NT156WHM-N44 V8.0

Конечно, вот подробное описание матрицы NT156WHM-N44 V8.0, собранное на основе данных из открытых источников и спецификаций.

Описание

Матрица NT156WHM-N44 V8.0 — это 15.6-дюймовая ЖК-матрица с разрешением Full HD (1920x1080 пикселей), разработанная компанией Innolux. Версия V8.0 указывает на ревизию или поколение данной модели.

Ключевые особенности:

• Технология: IPS (In-Plane Switching) или AHVA (аналог IPS от Innolux). Это обеспечивает широкие углы обзора (до 178°/178°), отличную цветопередачу и стабильную картинку без искажений при взгляде сбоку.
• Поверхность: Матовая (Anti-Glare). Это устраняет блики и отражения, что делает матрицу комфортной для работы при ярком освещении и долгого использования.
• Подсветка: WLED (светодиодная), что обеспечивает низкое энергопотребление и долгий срок службы.
• Типичное применение: Устанавливается в ноутбуки среднего и бизнес-класса различных брендов. Позиционируется как качественная матрица с хорошим балансом характеристик для работы, учебы и мультимедиа.

Технические характеристики

| Параметр | Значение | | :--- | :--- | | Диагональ | 15.6 дюймов | | Разрешение | Full HD (FHD), 1920 x 1080 пикселей | | Соотношение сторон | 16:9 | | Технология панели | IPS / AHVA | | Поверхность экрана | Матовая (Anti-Glare) | | Подсветка | WLED | | Яркость (тип.) | 220-250 кд/м² (нит) | | Контрастность (тип.) | 600:1 - 700:1 | | Углы обзора | 178° (H) / 178° (V) | | Глубина цвета | 6-bit + FRC (имитирует 16.7 млн цветов) | | Время отклика (GtG) | ~25 мс (типичное для этой серии) | | Частота обновления | 60 Гц | | Интерфейс подключения | eDP (Embedded DisplayPort), 30 или 40 контактных разъемов | | Толщина (примерно) | ~2.5 мм | | Партномер (точный) | NT156WHM-N44 V8.0 |

Парт номера и совместимые модели

Матрицы часто имеют несколько партномеров от разных поставщиков или для разных партий. Основной номер — NT156WHM-N44.

Важные альтернативные/совместимые партномеры:

• B156HAN04.4 или B156HTN04.4 — это номенклатура AU Optronics (AUO), которая является функциональным и физическим аналогом матрицы NT156WHM-N44 от Innolux. Они взаимозаменяемы при совпадении разрешения, интерфейса (eDP), расположения разъема и подсветки.
• LP156WF6-SPB1 (аналог от LG Display).
• Иногда встречаются номера с суффиксами, указывающими на конкретную ревизию или тип разъема, например, NT156WHM-N44 V8.0 C1.

Совместимые модели ноутбуков (примеры): Матрица устанавливалась в ноутбуки различных производителей. Перед заменой обязательно сверяйте точную маркировку на шлейфе и физические параметры!

• Lenovo: ThinkPad E570, E580; IdeaPad 310, 320, 330; V110 и другие серии.
• Dell: Inspiron 15 3567, 5570; Vostro 3568, 5570.
• HP: Pavilion 15 (серии ab000, aw000); 250 G6/G7; ProBook 450 G4/G5.
• Acer: Aspire E5-575, E15; Extensa EX2540.
• Toshiba: Satellite Pro R50, Tecra Z50.
• Другие бренды: Fujitsu, Metabox, Clevo и многие другие белые сборки (ODM).

Критически важное при замене:

1. Маркировка на обратной стороне матрицы — должна совпадать номер или быть из списка совместимых аналогов.
2. Расположение разъема (слева, справа, посередине) и количество контактов (30-pin или 40-pin).
3. Высота разъема (обычно 1.0 мм или 0.5 мм).
4. Тип подсветки (в данном случае WLED).

Рекомендация: Всегда выписывайте полный номер со старой матрицы и/или используйте сервисные мануалы (Service Manual) для вашей конкретной модели ноутбука для гарантированной совместимости.
