Матрица B140HAN02.1

Отличный выбор! B140HAN02.1 — это одна из самых популярных и удачных матриц для модернизации ноутбуков, известная своим хорошим качеством изображения. Вот полное описание и технические данные.

Краткое описание

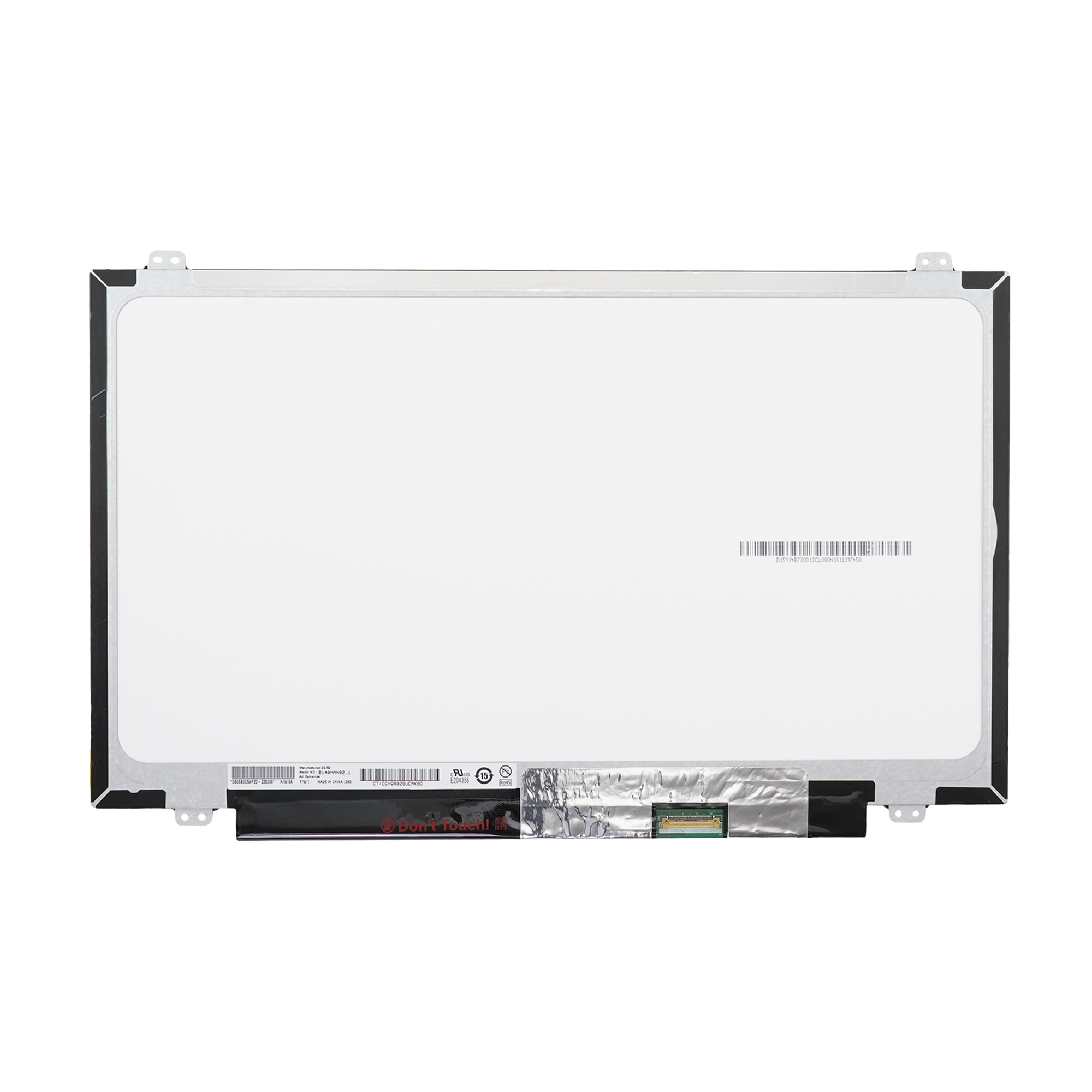

B140HAN02.1 — это 14-дюймовая IPS-матрица с разрешением Full HD (1920x1080), разработанная компанией BOE (Beijing Oriental Electronics). Она пришла на смену более ранним TN-экранам и многим первым поколениям IPS, предлагая значительно лучшие характеристики:

• Высокие углы обзора (178°/178°) без искажения цветов и инвертирования.
• Хорошая цветопередача (ориентировочно 45-67% NTSC, что близко к sRGB).
• Матовая антибликовая поверхность, комфортная для работы при любом освещении.
• Отличная совместимость с огромным количеством ноутбуков благодаря стандартному форм-фактору и 40-пиновому разъему eDP.

Именно из-за баланса цены, качества и широкой совместимости она стала "народной" для замены матовых экранов в ноутбуках бизнес- и потребительского сегмента.

Технические характеристики

| Параметр | Значение | | :--- | :--- | | Диагональ | 14.0 дюймов | | Разрешение | 1920 x 1080 (Full HD) | | Соотношение сторон | 16:9 | | Технология подсветки | LED | | Тип матрицы | IPS (AHVA - аналог IPS от AUO/BOE) | | Покрытие | Матовое (Anti-Glare) | | Яркость | Около 220-250 кд/м² (типичная) | | Контрастность | Около 700:1 - 1000:1 | | Время отклика | ~25 мс (GtG) * | | Углы обзора | 178° / 178° (по горизонтали/вертикали) | | Цветовой охват | ~45-67% NTSC (приблизительно 60-72% sRGB) | | Глубина цвета | 6-bit + FRC (имитация 8-bit, 16.7 млн цветов) | | Разъем подключения | 40-пиновый, eDP (Embedded DisplayPort) | | Толщина (габариты) | ~2.0 мм (стандартная для 14") | | Крепление | Стандартное, расстояние между отверстий (VESA) варьируется, но подходит под большинство 14" моделей. | | Потребляемая мощность | Около 2.5-3.5 Вт |

Примечание: Время отклика указано типичное для IPS-матриц такого класса. Для офисной работы, программирования и просмотра фильмов оно вполне комфортное, но для динамичных игр матрица не оптимальна.

Парт-номера и совместимые аналоги

Матрица может встречаться под разными номерами, так как производители ноутбуков часто присваивают свои. Основные парт-номера:

• B140HAN02.1 (основной номер от BOE)
• NV140FHM-N42 (распространенный коммерческий номер, под которым часто продается)
• 00NY493 (номер от Lenovo)
• B140HAN02.1 (M140NWF1) (устаревший аналог, но в некоторых списках совместимости)

Важные аналоги и версии:

• B140HAN02.2 / B140HAN02.3 — более новые ревизии. Обычно совместимы по креплениям и разъему, но могут иметь небольшие улучшения (яркость, цветопередача). Часто являются прямой и лучшей заменой.
• N140HCA-EAB / N140HCA-EAC — матрицы от INNOLUX со схожими характеристиками, часто используются как альтернатива.
• LP140WF3-SPD1 — матрица от LG, также очень популярный и качественный аналог.

Внимание: При заказе уточняйте у продавца точную ревизию и совместимость по разъему (40 pin) и расположению креплений.

Совместимые модели ноутбуков (примеры)

Матрица подходит для множества ноутбуков с 14-дюймовым экраном и 40-пиновым разъемом eDP. Это самый распространенный стандарт для ноутбуков, выпущенных примерно с 2013 года.

Наиболее часто эту матрицу устанавливают в:

• Lenovo: ThinkPad T440, T440s, T440p, T450, T450s, T460, L440, L450, L460; IdeaPad Z40-70, Z50-70 и другие серии.
• Dell: Latitude E5440, E5450, E6440, E6450; Vostro 3480, 3580; Inspiron 14 (3442, 5447 и др.).
• HP: ProBook 440 G1, G2, G3, G4; EliteBook 840 G1, G2, G3; Pavilion 14.
• Acer: Aspire E5-473, E5-475; TravelMate P246, P256.
• Toshiba: Satellite Pro C50, L50; Tecra A40, Z40.
• Другие: Ноутбуки Fujitsu, MSI и многих других брендов.

Критически важное правило перед покупкой:

1. Определите точную модель вашей текущей матрицы. Это можно сделать через программу вроде HWiNFO или AIDA64, либо разобрав ноутбук и посмотрев на штрих-код на обратной стороне матрицы.
2. Сравните разъем и крепления. Убедитесь, что у B140HAN02.1 такой же количество пинов (40) и расположение разъема (слева/справа/посередине), как у вашей старой матрицы.
3. Проверьте толщину. В некоторых ультрабуках (например, ThinkPad X1 Carbon) используются более тонкие экраны (1.4-1.8 мм), и стандартная матрица толщиной 2.0 мм может не встать на место.

Если ваш ноутбук изначально имел TN-матрицу с разрешением HD (1366x768), то замена на B140HAN02.1 — это одно из лучших апгрейдов, кардинально улучшающее качество изображения.
