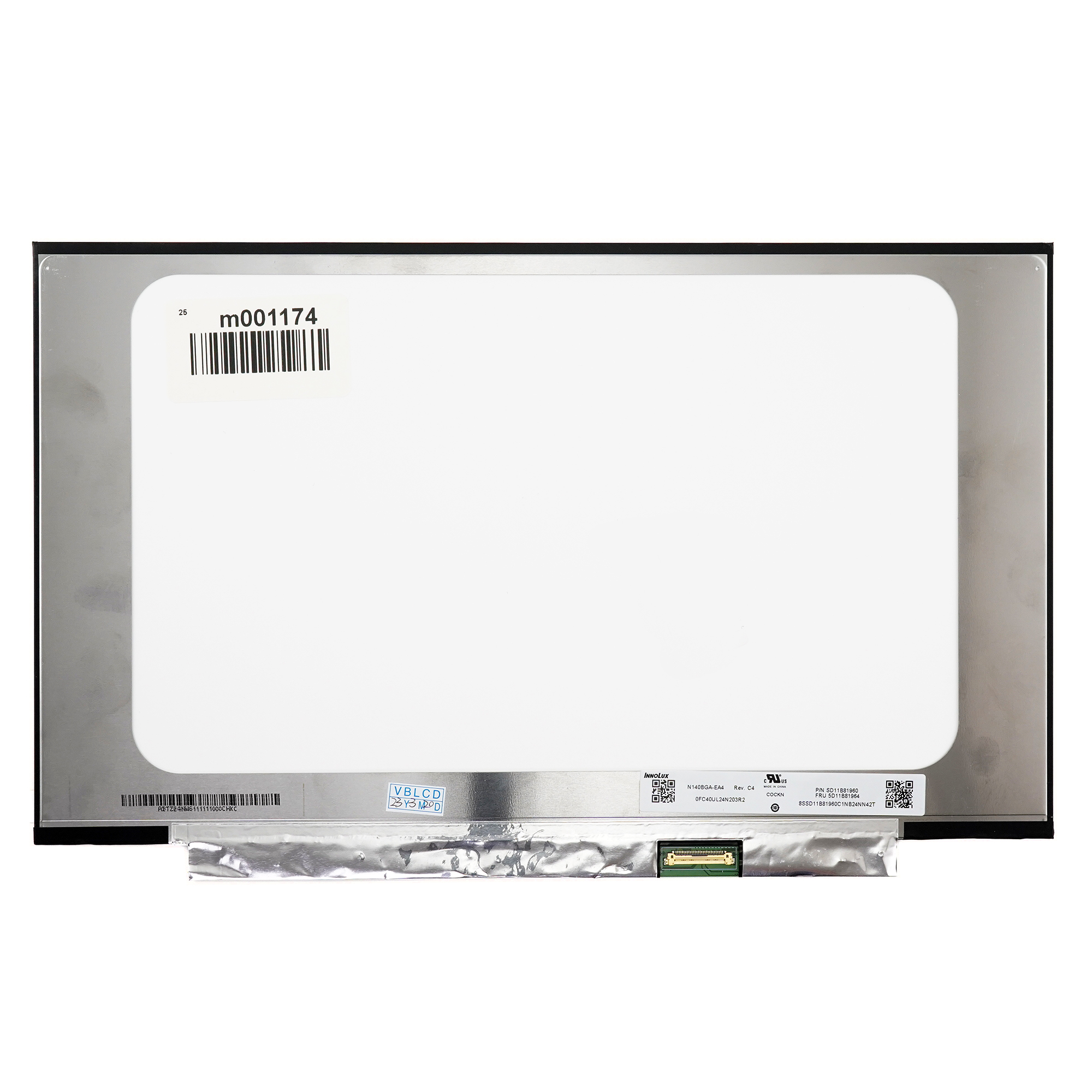

Матрица N140BGA-EA4 Rev. C4

Конечно, вот подробное описание матрицы N140BGA-EA4 Rev. C4, основанное на данных из открытых источников и ремонтной практики.

Общее описание

N140BGA-EA4 Rev. C4 — это 14-дюймовая ЖК-матрица с разрешением HD+ (1600x900 пикселей), разработанная компанией BOE (Beijing Oriental Electronics). Модель относится к категории высококачественных дисплеев для бюджетных и средних сегментов ноутбуков. Ревизия C4 указывает на конкретную версию конструкции и процесса производства.

Ключевые особенности:

• Высокая четкость: Разрешение HD+ (1600x900) обеспечивает на 56% больше рабочего пространства по сравнению со стандартным HD (1366x768), что комфортно для работы с текстом, таблицами и веб-серфинга.
• Матовое покрытие: Антибликовое покрытие экрана минимизирует отражения от внешних источников света, что повышает комфорт при работе в освещенных помещениях.
• Технология: Стандартная TN (Twisted Nematic) или IPS (In-Plane Switching) технология (требует уточнения по конкретной поставке, но для данной модели чаще встречается TN). TN-матрицы характерны быстрым откликом, но ограниченными углами обзора и цветопередачей по сравнению с IPS.
• Подсветка: LED (WLED), что обеспечивает низкое энергопотребление и долгий срок службы.
• Низковольтный дифференциальный сигнал (LVDS): Стандартный интерфейс для подключения к материнской плате ноутбука.

Технические характеристики (ТТХ)

| Параметр | Значение / Описание | | :--- | :--- | | Диагональ экрана | 14.0 дюймов | | Разрешение (активное) | 1600 x 900 (HD+) | | Соотношение сторон | 16:9 (Широкоформатный) | | Технология панели | Чаще всего TN (Twisted Nematic), реже может быть IPS. Характерны узкие углы обзора (особенно по вертикали). | | Подсветка | WLED, без сенсора | | Покрытие поверхности | Матовое (Anti-Glare) | | Яркость | Ориентировочно 200-250 кд/м² (типично для данного класса) | | Контрастность | Ориентировочно 500:1 - 700:1 | | Время отклика | Ориентировочно 25 мс (типично для TN) | | Углы обзора | Ориентировочно 90/65/85/85 (CR≥10) — стандартные для TN | | Количество цветов | 262K (6-bit + FRC) | | Интерфейс подключения | LVDS 30 pin (eDP бывает реже). Ключевой параметр! Разъем расположен снизу (Bottom). | | Расположение разъема | Bottom (низ панели) | | Полярность питания | Positive (3.3V) | | Тип подсветки | LED | | Габариты (ВхШхГ) | Ориентировочно: 322.5 x 205.5 x 3.0 мм | | Вес | Ориентировочно 250-300 г |

Парт-номера и совместимые модели

Эта матрица поставлялась под разными парт-номерами и использовалась в ноутбуках нескольких брендов. Важно: Совместимость определяется не только физическими размерами и разрешением, но и типом интерфейса (30-pin LVDS), расположением разъема (Bottom) и распиновкой. Перед заменой необходимо сверить все параметры.

Альтернативные парт-номера (полные или частичные аналоги):

• N140BGA-EA4 (базовая модель, ревизии могут отличаться: C2, C3, C4 и т.д.)
• LP140WD2(TL)(G1) — популярный аналог от LG Display, требует проверки распиновки!
• B140RTN02.1 — аналог от AU Optronics (AUO)
• LTN140KT02 — аналог от Samsung
• V420H1-L01 (или аналогичные) — могут быть совместимы по параметрам.
• 14.0" 1600x900 LG LP140WD2-TLG1
• Иногда встречается как 00HN899 (FRU-код Lenovo) или аналогичные коды производителей.

Примеры ноутбуков, в которых может использоваться данная матрица:

• Lenovo (IdeaPad, ThinkPad серии E/L):
  • Lenovo IdeaPad Z500, Z510
  • Lenovo IdeaPad G500, G510, G500s, G510s
  • Lenovo IdeaPad U430, U530
  • Lenovo ThinkPad Edge E545, E555
  • Lenovo ThinkPad L440, L540
• HP (ProBook, Pavilion):
  • HP ProBook 450 G1, G2
  • HP Pavilion 14, 15 (серии 2013-2015 гг.)
• Dell (Inspiron, Vostro):
  • Dell Inspiron 14R (5437), 15R (5537)
  • Dell Vostro 14 (3460, 3470), 15 (3560)
• Другие бренды: Acer (Aspire E/E1/E5 серии), Toshiba (Satellite), Packard Bell и т.д.

Важные замечания при замене:

1. Ревизия (Rev. C4): При заказе замены крайне желательно искать матрицу с точно такой же ревизией или подтвержденным полным аналогом. Разные ревизии могут иметь незначительные отличия в толщине, расположении креплений или электронных компонентов.
2. Проверка совместимости: Обязательно сравните:
   • Количество пинов в шлейфе (30 pin).
   • Расположение разъема (слева/справа/посередине на нижней кромке — у этой модели Bottom).
   • Распиновку (pinout) — самое важное. Несовпадение может привести к отсутствию изображения, артефактам или повреждению оборудования.
3. TN vs IPS: Если в оригинальном ноутбуке была TN-матрица, а вы установите IPS (или наоборот), может потребоваться корректировка настроек яркости или даже прошивки (EDID). Физически они часто взаимозаменяемы, если совпадает интерфейс.

Рекомендация: Для 100% уверенности перед покупкой новой матрицы снимите старую и используйте для поиска аналогов полную маркировку с наклейки (включая ревизию), а также сверьте тип шлейфа и разъема на материнской плате.
