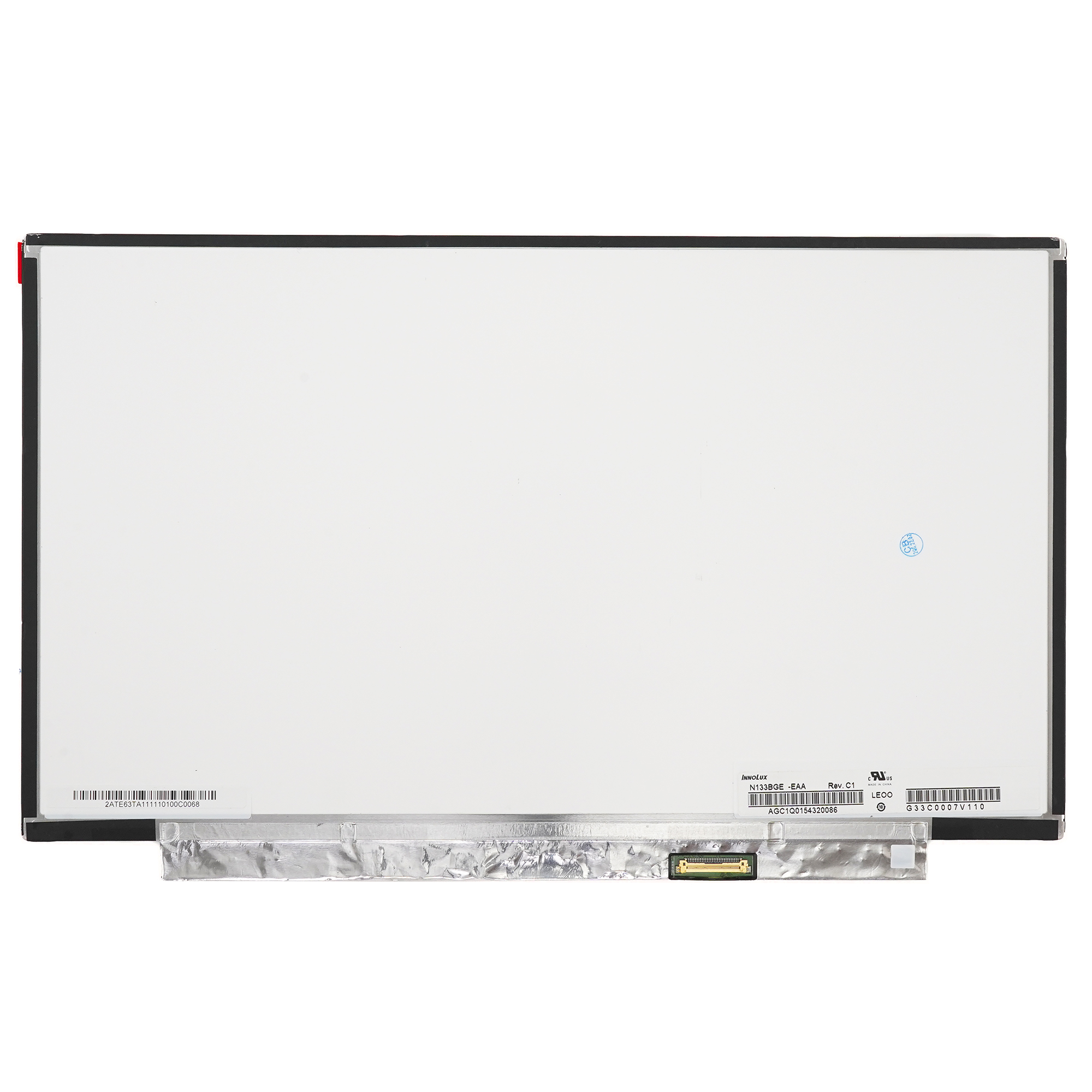

Матрица N133BGE-EAA Rev.C1

Отличный запрос. Матрица N133BGE-EAA Rev.C1 — это одна из самых распространенных и востребованных LCD-матриц в мире ноутбуков. Вот подробное описание и технические характеристики.

Общее описание

N133BGE-EAA Rev.C1 — это 13.3-дюймовая ЖК-матрица с разрешением Full HD (1920x1080 пикселей), изготовленная по технологии IPS. Она принадлежит к семейству панелей, которые устанавливались в огромное количество ноутбуков среднего и премиум-сегмента в конце 2010-х — начале 2020-х годов.

Ключевые особенности:

• Высокая четкость: Разрешение 1920x1080 для 13.3-дюймов обеспечивает высокую плотность пикселей (около 166 PPI), что делает изображение очень детализированным.
• Отличные углы обзора: Технология IPS гарантирует стабильную цветопередачу и минимальное искажение цветов при взгляде под углом (до 178° по горизонтали и вертикали).
• Матовое покрытие: Антибликовое покрытие (Anti-Glare) значительно снижает отражения от окружающего света, что делает экран комфортным для работы при ярком освещении.
• Современный интерфейс: Использует 40-пиновый eDP (Embedded DisplayPort) разъем, что является стандартом для современных ноутбуков.
• Тонкая рамка: Панель часто имеет узкие рамки (особенно по бокам), что соответствовало тренду на компактные и стильные ноутбуки.

Технические характеристики (Technical Specifications)

| Параметр | Значение / Описание | | :--- | :--- | | Диагональ | 13.3 дюйма | | Разрешение | Full HD (FHD): 1920 x 1080 пикселей | | Соотношение сторон | 16:9 | | Технология подсветки | WLED (безопасная, энергоэффективная) | | Тип матрицы | IPS (In-Plane Switching) | | Покрытие поверхности | Матовое (Anti-Glare), без сенсора | | Яркость | Обычно ~250-300 кд/м² (ницт) | | Контрастность | Типичная: 700:1 - 1000:1 | | Время отклика | Типичное: ~25 мс (GtG) | | Углы обзора | 178° (H) / 178° (V) | | Глубина цвета | 6-bit + FRC (имитирует 16.7 млн цветов) | | Интерфейс подключения | eDP (Embedded DisplayPort), 40 pin, 1 канал | | Частота обновления | 60 Гц | | Толщина (примерная) | ~2.5 мм | | Потребляемая мощность | ~3.0 - 4.0 Вт (типично) | | Подсветка | Без встроенной подсветки (требует отдельного инвертора/платы, но чаще питается прямо от eDP) |

Парт-номера и совместимые модели (Part Numbers & Compatible Models)

Важное примечание: Матрица N133BGE-EAA производилась разными компаниями (AU Optronics, LG, BOE и др.) под разными внутренними артикулами. Rev.C1 указывает на ревизию. Совместимость определяется по физическим размерам, разрешению, расположению разъема и протоколу обмена (eDP).

Основные парт-номера (полные или частичные аналоги):

• N133HCE-EAA (более новая/популярная версия, часто взаимозаменяема по креплениям и разъему)
• B133HAN04.* (серия от AUO)
• LP133WF7-SPB1 (от LG)
• NV133FHM-N61 (от BOE)
• M133NWF4 R0 (от Innolux)
• LTN133HL08-201 (от Samsung) — один из самых частых прямых аналогов.

Перед заменой всегда необходимо:

1. Снять старую матрицу и переписать точную маркировку с ее обратной стороны.
2. Сравнить размеры, расположение разъема и количество пинов.

Список популярных моделей ноутбуков, в которых часто используется эта или полностью совместимая матрица:

• Lenovo: IdeaPad 330-15IKB, IdeaPad 530S, V330-15IKB, некоторые модели серий ThinkPad E480, E490, L380, L390.
• HP: Многие ноутбуки серий Pavilion 13, 14, 15 (модели с FHD экраном), ProBook 430, 440 G5/G6, EliteBook 830 G5/G6.
• Dell: Inspiron 13 5370, 5378 (2-in-1), 5379, 7380, 7386, Vostro 13 5370.
• Acer: Swift 3 (SF313-51, SF314-54 и др.), Aspire 5 (A515-51G), Spin 3 (SP314-51).
• ASUS: VivoBook S13 (S330FA, S330FN), ZenBook 13 (UX331UN, UX333FA), некоторые модели серий X и K.
• И другие: Ноутбуки от MSI, Toshiba, Samsung и прочих брендов, выпущенные в период ~2017-2021 годов с 13.3" FHD IPS экраном.

Рекомендация: При поиске замены ищите не только по коду N133BGE-EAA, но и по коду матрицы из вашего конкретного ноутбука, либо используйте параметрический поиск (13.3", 1920x1080, IPS, 40 pin eDP, матовая). Это гарантирует 100% совместимость.
