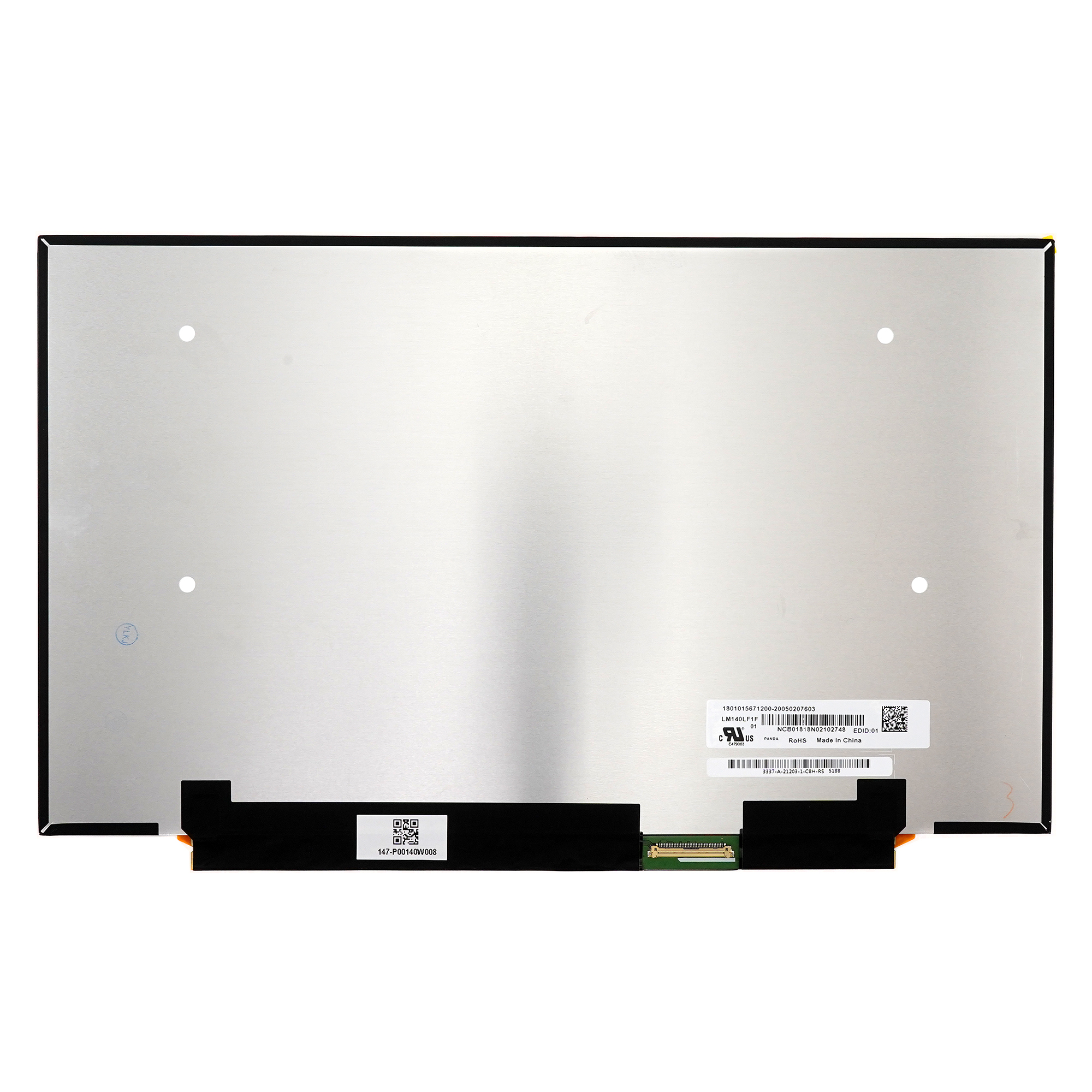

Матрица LM140LF1F01

Конечно, вот подробное описание, технические характеристики и информация по совместимости для матрицы LM140LF1F01.

Общее описание

LM140LF1F01 — это 14.0-дюймовая ЖК-матрица (LCD-модуль) с разрешением Full HD (1920 x 1080 пикселей). Она использует современную технологию IPS (In-Plane Switching) панели, что обеспечивает широкие углы обзора (до 178°/178°), отличную цветопередачу и высокую четкость изображения.

Ключевой особенностью данной матрицы является использование низковольтного дифференциального сигнала интерфейса (LVDS) для подключения к материнской плате ноутбука. Это стандартный интерфейс для моделей такого класса и размера.

Матрица имеет матовое покрытие (Anti-Glare), что уменьшает блики от внешних источников света.

Основные технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Диагональ | 14.0 дюймов | | Разрешение | Full HD (FHD), 1920 x 1080 (16:9) | | Технология подсветки | LED | | Технология панели | IPS (In-Plane Switching) | | Покрытие поверхности | Матовое (Anti-Glare) | | Яркость | Приблизительно 220-250 кд/м² (типичное значение) | | Контрастность | Приблизительно 500:1 - 700:1 | | Углы обзора | 178° (горизонтальный) / 178° (вертикальный) | | Интерфейс подключения | 30-pin или 40-pin LVDS (двухканальный) | | Расположение разъема | Нижнее (Bottom) | | Подсветка | LED, без датчика освещенности | | Толщина (Вес) | ~2.5 - 3.0 мм (стандартная, без рамки) | | Типичная мощность | ~3.5W - 5W |

Парт-номера и прямые аналоги (полные совпадения)

Эти номера обозначают точно такую же матрицу от производителя или его партнеров. Они являются взаимозаменяемыми.

• N140FGE-LA2 (часто используется в каталогах поставщиков)
• B140HAN01.3 (модель панели от AU Optronics)
• LP140WF1-SPB1 (модель панели от LG Display)

Совместимые модели ноутбуков (основной список)

Данная матрица широко использовалась в бизнес-сегменте и потребительских ноутбуках. Вот основные серии, где она встречается:

• Lenovo:

  • ThinkPad T440, T440s, T440p
  • ThinkPad T450, T450s
  • ThinkPad L440, L450
  • ThinkPad Yoga 14 (серия 20FY)
  • IdeaPad серий U430, Z40-70 и других.

• HP / Compaq:

  • HP ProBook 440 G1, G2
  • HP EliteBook 840 G1, G2
  • HP Pavilion 14

• Dell:

  • Dell Latitude E5440, E5450
  • Dell Vostro 3470, 3570 (в некоторых модификациях)
  • Серия Inspiron 14 (5000 серии)

• Другие бренды:

  • Toshiba Satellite, Tecra
  • Acer TravelMate, Extensa
  • Fujitsu LifeBook

Важное примечание: Совместимость зависит не только от физического размера и разрешения, но и от интерфейса (pinout) разъема и его расположения. Перед заменой необходимо проверить:

1. Количество пинов на шлейфе (чаще всего 30 или 40).
2. Расположение разъема на матрице (левый нижний, правый нижний и т.д.).
3. Напряжение подсветки (обычно 3.3V или 20V для LED, в данном случае низковольтная).

Рекомендации при замене

1. Используйте прямой аналог (парт-номер). Это гарантирует 100% совместимость.
2. Проверьте оригинальную матрицу. Найдите наклейку на обратной стороне матрицы — там будет указан ее точный номер (например, LM140LF1F01 или B140HAN01.3).
3. Сравните разъемы. Убедитесь, что разъем на новой матрице идентичен старой по количеству контактов и ключу.
4. Обратите внимание на рамку (bezel). Матрица может быть приклеена к рамке или крепиться на двусторонний скотч. Будьте аккуратны при демонтаже.

Данная матрица была очень популярна и широко доступна на рынке запчастей, что делает ее замену относительно простой задачей.
