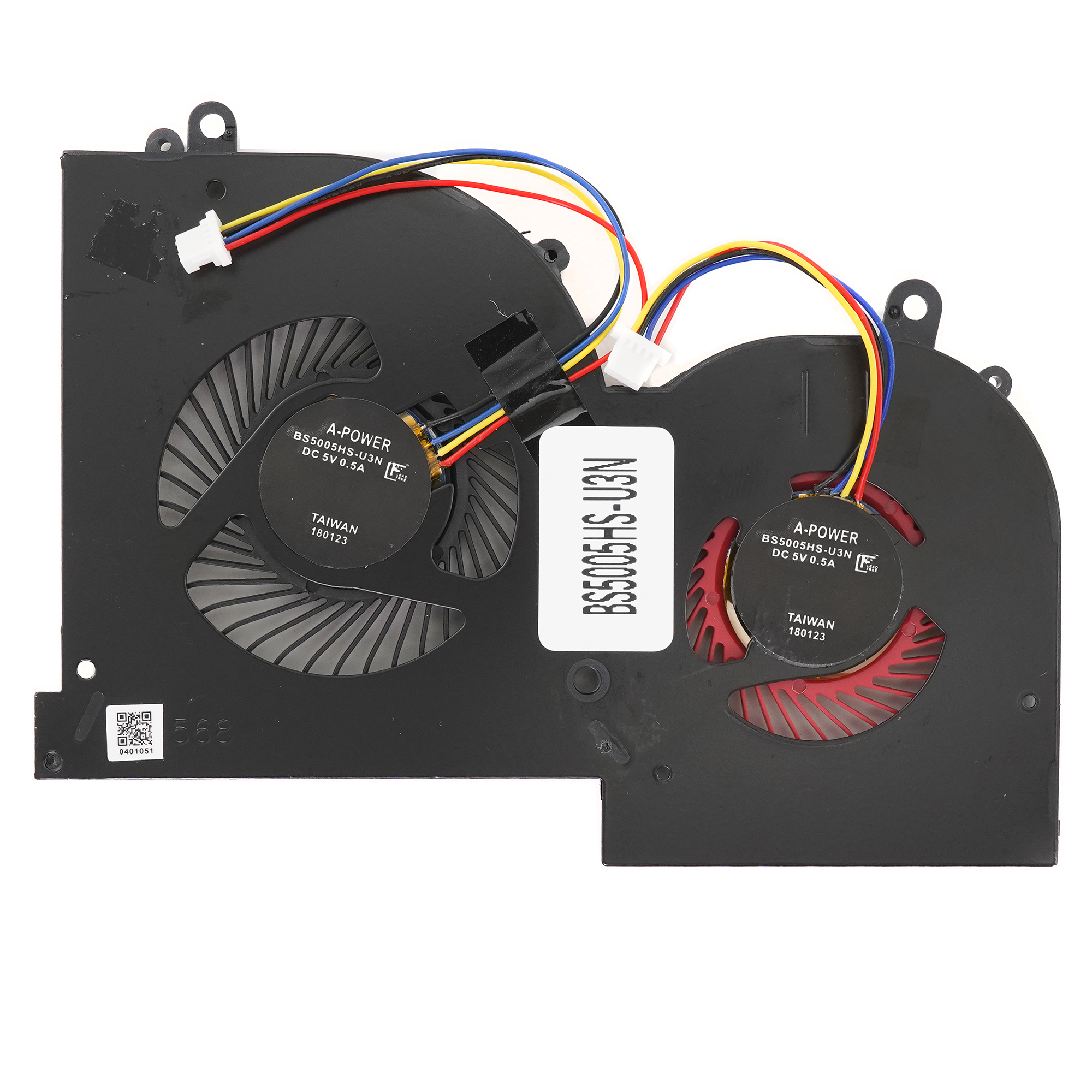

Вентилятор для ноутбука MSI GS65 (4+4 pin) версия 1

Конечно, вот подробное описание, технические характеристики и информация по совместимости для вентилятора системы охлаждения ноутбука MSI GS65 (версия 1, с разъемом 4+4 pin).

Описание

Вентилятор является ключевым компонентом системы охлаждения ноутбука MSI GS65 (модели 2018-2019 годов, первая ревизия). Он отвечает за отвод тепла от процессора и видеокарты через общий радиатор. Конструкция "4+4 pin" означает, что это сдвоенный вентилятор с двумя независимыми моторами и разъемами: один управляет крыльчаткой для зоны CPU (центральный процессор), а второй — для зоны GPU (графический процессор). Это позволяет системе тонко регулировать скорость вращения в зависимости от нагрузки на каждый чип. Версия "1" критически важна, так как отличается посадочными местами и высотой от вентиляторов для более поздних ревизий (GS65 Ver.2, GS66).

Технические характеристики (общие)

• Тип: Сдвоенный осевой вентилятор.
• Конструкция разъема: Два независимых 4-пиновых разъема (в сумме 8 контактов, часто объединенных в один жгут).
• Управление: PWM (ШИМ) для каждого канала. Позволяет точно регулировать скорость от минимальных оборотов (для тихой работы) до максимальных (под нагрузкой).
• Назначение: Одновременное охлаждение процессора (CPU) и дискретной видеокарты (GPU) через общий теплоотвод.
• Тип подшипника: Гидродинамический (гидро) подшипник. Обеспечивает долгий срок службы и относительно низкий уровень шума.
• Толщина (высота): Приблизительно 5.5-6.0 мм (критический параметр для совместимости с версией 1).
• Материал лопастей: Термопластик (обычно PBT или аналоги).

Парт номера (Part Numbers)

Важно: Парт номера могут отличаться в зависимости от региона и конкретной субмодели GS65 (например, с GTX 1060, 1070, 1070 Max-Q, 2060, 2070 Max-Q и т.д.), но вентилятор в рамках версии 1 часто взаимозаменяем. Основные идентификаторы:

1. Номер запчасти MSI (Service Part Number):

   • 9S7-16Q212-011 — Один из самых распространенных номеров для вентилятора GS65 Ver.1.
   • FAN00035 — Еще один внутренний код компонента.
   • MS-16Q2 — Базовый код модели, встречается на этикетках.

2. Номер производителя вентилятора (OEM-номер): Вентиляторы для MSI производятся компаниями вроде AVC, Delta, Sunon.

   • NFE1195H2-1000** (где ** могут быть разные цифры) — пример OEM-номера от AVC.
   • На самой детали часто нанесен штрих-код и номер типа MS-16Q2-VER1.0 или GS65001F00H.

3. Код на самом вентиляторе (наиболее надежный ориентир):

   • На корпусе вентилятора должна быть наклейка с QR-кодом и строкой, содержащей ключевые слова: GS65 и обязательно VER:1.0 или REV:1.0.

Совместимые модели ноутбуков

Вентилятор ТОЧНО ПОДХОДИТ для следующих моделей:

• MSI GS65 Stealth 8RF (с видеокартами GTX 1070 Max-Q)
• MSI GS65 Stealth 8RE (с видеокартами GTX 1060)
• MSI GS65 Stealth 9SE (ранние партии с RTX 2060)
• MSI GS65 Stealth 9SF (ранние партии с RTX 2070 Max-Q)

Ключевое условие: Ноутбук должен быть первой аппаратной ревизии (Hardware Version 1.0). Это можно проверить:

1. По наклейке на старом вентиляторе.
2. По серийному номеру (S/N) на дне ноутбука. Ранние серийные номенты, выпущенные в 2018 - начале 2019 года, обычно относятся к Ver.1.
3. Визуально: У вентилятора Ver.1 рамка вокруг лопастей имеет более скругленную форму по бокам, а у Ver.2 — более прямые, угловатые края. Также отличается расположение винтов.

НЕсовместимые модели (ВАЖНО!)

• MSI GS65 Stealth (Версия 2.0 / Hardware Ver.2.0) — у него другой форм-фактор и разъем.
• MSI GS66 Stealth (любая модель) — полностью другая конструкция.
• MSI GS75, GS63, GE, GP, GL и другие серии — не подходят.
• MSI Creator 15 — не подходит.

Рекомендация перед покупкой

1. Разберите ноутбук и извлеките старый вентилятор. Это единственный 100% способ убедиться в совместимости.
2. Сравните визуально форму, расположение креплений и сканьте номер с наклейки.
3. При заказе укажите продавцу не только модель ноутбука, но и точный парт номер со старого кулера и пометку "Ver.1.0".

Этот вентилятор является частой заменяемой деталью из-за естественного износа подшипников, что проявляется в повышенном шуме, треске, гуле или остановке.
