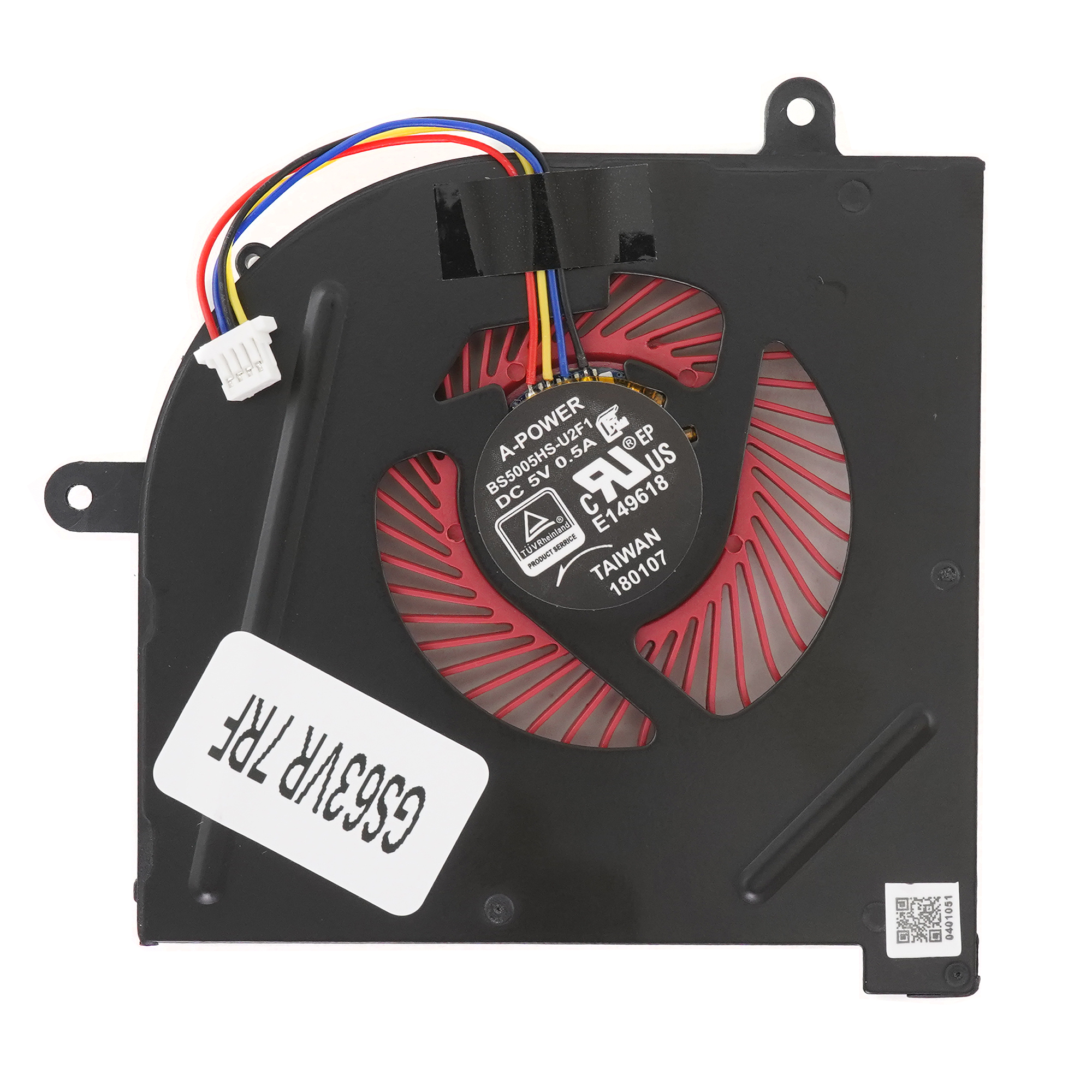

Вентилятор для ноутбука MSI GS63VR CPU (4 pin) версия 2

Отличный выбор для ремонта! Вот подробное описание, характеристики и данные по совместимости для кулера (вентилятора) центрального процессора (CPU) ноутбука MSI GS63VR 7RF.

Общее описание

Данный кулер является необслуживаемым модулем, состоящим из радиатора, тепловых трубок (обычно 2 или 3) и вентилятора на 4-пиновом разъеме. Он предназначен для отвода тепла от центрального процессора (Intel Core i7-7700HQ для данной модели) и, как правило, через общий радиатор также охлаждает чипсет (PCH). Важное замечание: В моделях MSI GS63/GS73/GE63/GE73 с видеокартами серии GTX 10xx (как в GS63VR 7RF) система охлаждения CPU и GPU чаще всего представляет собой единый неразборный модуль. Однако на рынке запчастей вентилятор CPU часто продается отдельно, так как является самой частой заменяемой деталью из-за износа подшипников.

Технические характеристики

• Тип: Осевой вентилятор для ноутбука (blower fan).
• Разъем питания: 4-pin (позволяет управлять оборотами через ШИМ и считывать показания тахометра).
• Назначение: Охлаждение радиатора центрального процессора (CPU) и чипсета.
• Диаметр: Обычно 50-55 мм (точный диаметр специфичен для модели).
• Толщина: ~5-8 мм.
• Напряжение: Рабочее напряжение 5В.
• Управление: 4-пиновый разъем поддерживает ШИМ-управление (PWM). Это позволяет системе тонко регулировать скорость вращения от минимальных оборотов в режиме простоя до максимальных под нагрузкой, балансируя между эффективным охлаждением и уровнем шума.
• Конструкция модуля охлаждения: Алюминиевый радиатор с медными тепловыми трубками, припаянными к пластине, контактирующей с CPU.

Парт номера (Part Numbers) и артикулы

Внимание! Существует несколько ревизий материнских плат и систем охлаждения для GS63VR. Крайне важно разобрать ноутбук и посмотреть штрих-код и номер непосредственно на вашем старом вентиляторе или на шильдике на радиаторе. Вот основные партномера:

1. Партномер MSI (основной): Часто указывается на шильдике системы охлаждения.

   • MS-1795 - это код модели материнской платы для GS63VR 7RF. Система охлаждения будет иметь свой суб-номер.
   • На самом вентиляторе обычно наклейка с номером типа FAN00001 или BD00001.

2. Номера производителя оригинального вентилятора (OEM): Наиболее надежные для поиска. На вентиляторе будет наклейка с одним из этих кодов:

   • NBE115HA** (где ** - вариации, например, NBE115HA01, NBE115HA02) - очень распространенный номер от производителя AVC или Delta.
   • F5N57EA**
   • F5N57LA**
   • E119063L**

3. Артикулы продавцов запчастей (совместимые аналоги): По этим кодам можно искать новые или б/у оригинальные кулеры на Aliexpress, eBay и в магазинах запчастей.

   • 9S6-1795A21-007 (вариант для GS63VR)
   • 9S6-1795A21-008 (вариант для GS63VR)
   • Для поиска в магазинах часто используют: "GS63VR CPU fan", "Cooling Fan for MSI GS63 7RF", "MS-1795 CPU Fan".

Совместимые модели ноутбуков

Данный вентилятор (или целый модуль охлаждения CPU) совместим в первую очередь с моделями на аналогичной материнской плате (MS-1795). Всегда проверяйте визуальное соответствие перед покупкой.

Основная совместимость (модели с близкой или идентичной конструкцией):

• MSI GS63VR 7RF (основная модель)
• MSI GS63VR 6RF
• MSI GS63 Stealth Pro (совместимые поколения)
• Высокая вероятность совместимости с другими ноутбуками серии GS63/GS73 7-го поколения Intel (с процессорами Kaby Lake), имеющими аналогичную компоновку: MSI GS73VR 7RF, MSI GE63VR 7RF, MSI GE73VR 7RF.

Важное предупреждение по совместимости:

• Модели с видеокартами GTX 1060, 1070, 1080 внутри одной линейки (GS/GE) часто имеют взаимозаменяемые системы охлаждения.
• Модели с более новыми или старыми видеокартами (например, GTX 9xx или RTX 20xx), а также модели из серии GL/GP/GF имеют другую конструкцию и не совместимы.
• Всегда сверяйте фотографии продавца со своим старым модулем! Обращайте внимание на:
  • Количество и изгиб тепловых трубок.
  • Расположение винтов.
  • Форму и размер медной пластины, контактирующей с процессором.
  • Разъем и длину кабеля вентилятора.

Рекомендации при покупке

1. Снимите старый кулер и перепишите номер с наклейки.
2. Ищите по OEM-номеру (например, NBE115HA01) — это самый точный способ.
3. Если покупаете целый модуль (радиатор с вентилятором), убедитесь, что в комплекте есть термопрокладки нужной толщины или термопаста.
4. При замене только вентилятора будьте крайне осторожны, разбирая радиатор. Часто проще и надежнее заменить модуль целиком.

Удачи в ремонте!
