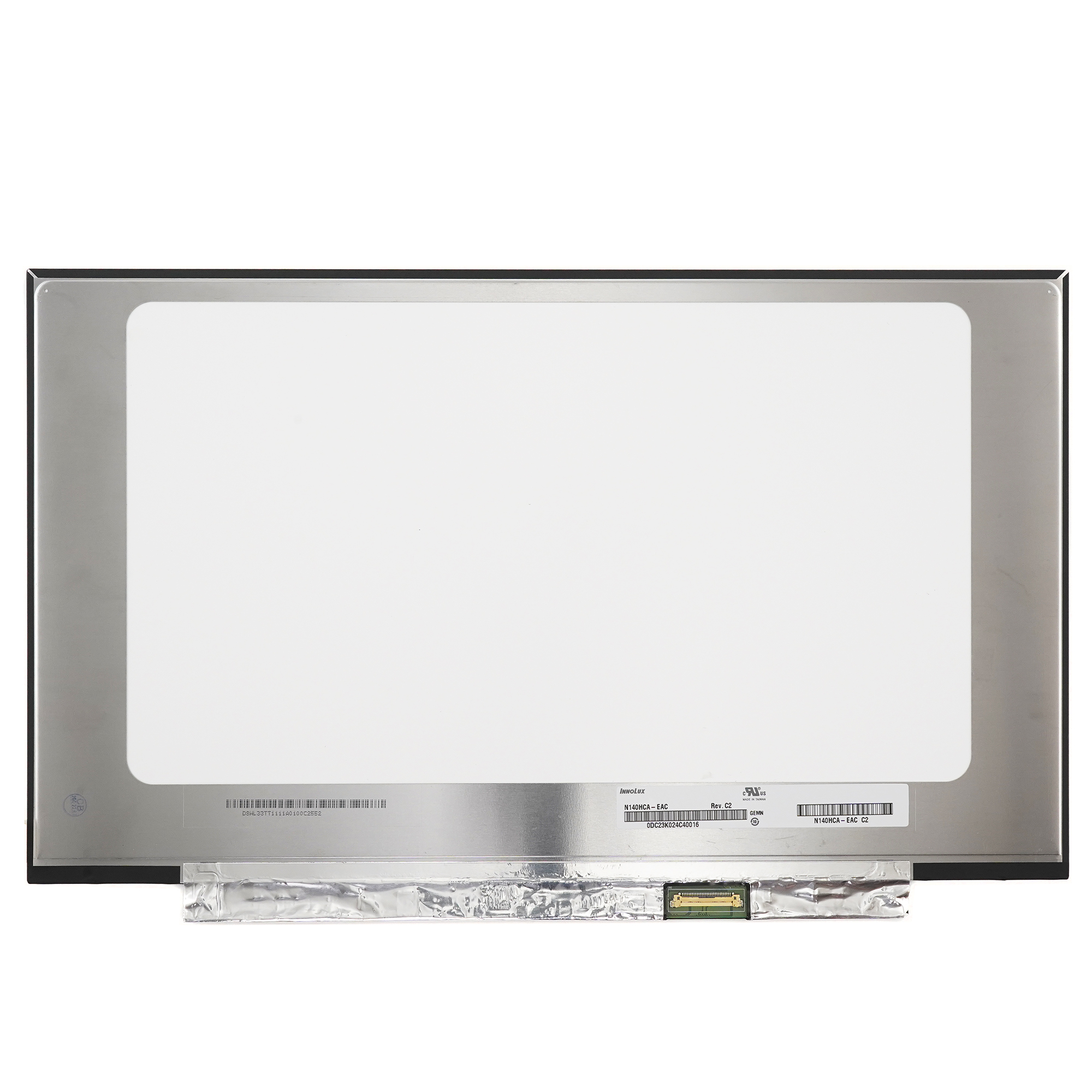

Матрица N140HCA-EAC Rev.C2

Конечно, вот подробное описание, технические характеристики и информация о совместимости для матрицы N140HCA-EAC Rev.C2.

Общее описание

N140HCA-EAC Rev.C2 — это 14-дюймовая ЖК-матрица (панель) с разрешением Full HD (1920 x 1080 пикселей), разработанная компанией BOE (Beijing Oriental Electronics). Это одна из самых популярных и распространенных матриц в своем классе, широко используемая в ноутбуках среднего и бюджетного сегментов различных брендов.

Ключевые особенности:

• Высокая четкость: Разрешение Full HD обеспечивает детализированное и четкое изображение по сравнению с устаревшими HD (1366x768) матрицами.
• Технология IPS: Панель использует технологию IPS (In-Plane Switching), что гарантирует широкие углы обзора (до 178° по горизонтали и вертикали) с минимальными искажениями цвета и контраста при взгляде сбоку.
• Матовая поверхность (Anti-Glare): Покрытие эффективно рассеивает отражения от внешних источников света, что снижает утомляемость глаз и делает работу комфортной при ярком освещении.
• Стандартные характеристики: Оптимизирована для баланса между качеством изображения, энергопотреблением и стоимостью, что делает ее идеальным решением для массовых ноутбуков.

Технические характеристики (ТТХ)

| Параметр | Характеристика | | :--- | :--- | | Диагональ / Разрешение | 14.0 дюймов / 1920 x 1080 (Full HD) | | Модель матрицы | N140HCA-EAC (Ревизия: C2) | | Производитель | BOE (NV140FHM-N48) | | Технология подсветки | WLED | | Тип матрицы | IPS (AHVA) | | Поверхность | Матовая (Anti-Glare), без тачскрина | | Яркость | 250 кд/м² (типичная) | | Контрастность | 700:1 (типичная) | | Углы обзора | 178° (H) / 178° (V) | | Глубина цвета | 6-bit + FRC (имитирует 8-bit, ~16.7 млн цветов) | | Время отклика | 25 мс (типичное) | | Частота обновления | 60 Гц | | Подключение | 40-пиновый eDP (Embedded DisplayPort) интерфейс, 1 канал | | Расположение разъема | Нижнее (Bottom) | | Пиксельный шаг | 0.1575 x 0.1575 мм | | Цветовая гамма | ~45% NTSC (типичная) | | Потребляемая мощность | ~2.7W (типичная) | | Габариты (ВхШхГ) | ~199.5 x 324.5 x 2.6 мм | | Вес | ~230 г |

Примечание: Ревизия C2 является важным уточнением. Производитель может вносить незначительные изменения в разные ревизии (например, в подсветке, люфте рамки), но основные электрические и монтажные характеристики остаются одинаковыми для замены.

Парт-номера и совместимые модели

Эта матрица используется под разными внутренними номерами у производителей ноутбуков. При поиске замены достаточно знать одно из этих обозначений.

Основные парт-номера (аналоги):

• BOE NV140FHM-N48 (основной номер производителя BOE)
• N140HCA-EAC (коммерческое обозначение)
• B140HAN03.2 (устаревший/альтернативный номер от AUO, с которым часто перепутывают, но это не точный аналог — важен форм-фактор и расположение разъема)

Важные нюансы совместимости:

1. Разъем: 40-пиновый eDP, 1 канал.
2. Расположение разъема: Нижнее (Bottom). Это критически важно. Существует версия N140HCA-EAB с разъемом сбоку — она несовместима.
3. Крепление и размеры: Габариты и расположение отверстий стандартны для 14-дюймовых матриц.

Совместимые модели ноутбуков (список наиболее популярных):

Матрица широко использовалась в ноутбуках следующих брендов и серий (выпуска ~2017-2021 гг.):

• Lenovo (IdeaPad):
  • IdeaPad 3 14IML05, 14IML05
  • IdeaPad 5 14ARE05
  • IdeaPad L340-15API
  • IdeaPad S145, S340
  • V14, V15
• Acer:
  • Aspire 3 (A314-21, A314-32, A314-33)
  • Aspire 5 (A514-51, A514-52)
  • Aspire 7
  • Extensa 15
• HP:
  • HP 250 G7, G8
  • HP 255 G7, G8
  • HP Laptop 14s, 15s
  • Pavilion 14, 15
• Dell:
  • Vostro 14 3480, 3490, 3590
  • Vostro 15 3580, 3590
  • Inspiron 14 3480, 3490
  • Inspiron 15 3580, 3590
• Другие бренды:
  • Prestigio (различные модели)
  • Maibenben
  • И другие OEM/ODM-ноутбуки.

Рекомендация перед покупкой: Перед заменой обязательно отключите ноутбук и аккуратно снимите рамку, чтобы визуально проверить точную маркировку на шлейфе матрицы (например, LP140WF6-SPB1, B140HAN01.X, NV140FHM-N4X). Это самый надежный способ подбора совместимой матрицы. Номер N140HCA-EAC Rev.C2 часто нанесен на тыльную сторону самой панели.
