Матрица B133XW02 V.1

Конечно, вот подробное описание матрицы B133XW02 V.1, собранное из данных производителей панелей и ремонтной практики.

Описание

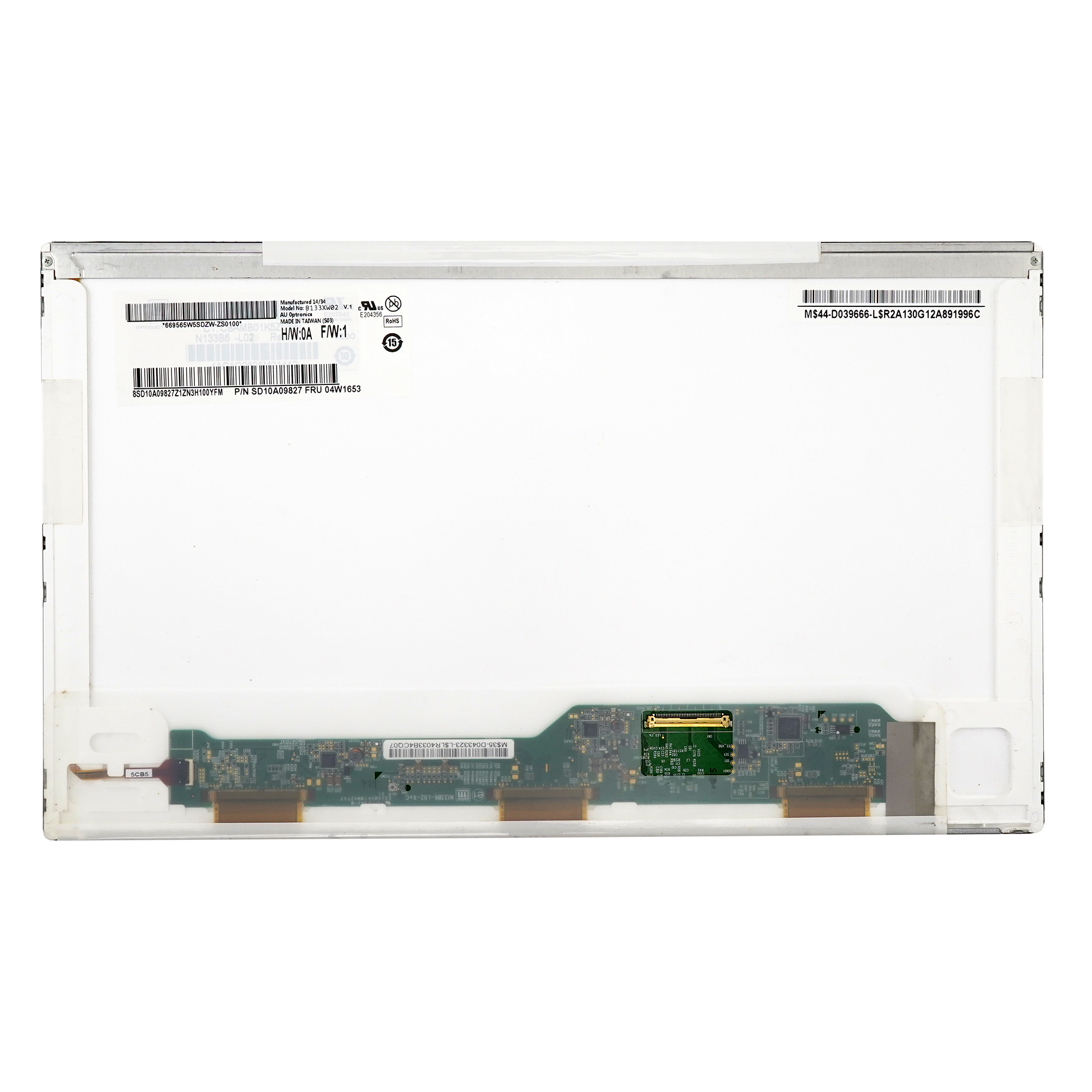

B133XW02 V.1 — это 13.3-дюймовая ЖК-матрица (дисплей) с разрешением WXGA+ (1440x900 пикселей), разработанная компанией AU Optronics (AUO). Это одна из самых популярных и распространенных матриц своего времени, использовавшаяся в огромном количестве ноутбуков бизнес- и потребительского сегмента в конце 2000-х — начале 2010-х годов.

Ключевые особенности:

• Технология: TN (Twisted Nematic) — наиболее распространенная и недорогая технология того времени. Обеспечивает быстрое время отклика, но имеет ограниченные углы обзора (особенно по вертикали) и цветопередачу по сравнению с современными IPS-матрицами.
• Подсветка: CCFL (люминесцентная лампа). Это более старая технология подсветки, которая потребляет больше энергии, чем современные LED-подсветки, и со временем может тускнеть (желтеть).
• Покрытие: Чаще всего матовая (антибликовое покрытие), что было стандартом для бизнес-ноутбуков.
• Разъем: Стандартный 40-пиновый разъем LVDS (Single Channel). Это важный параметр для совместимости.

Технические характеристики

| Параметр | Значение | | :--- | :--- | | Диагональ | 13.3 дюйма | | Разрешение | WXGA+ (1440 x 900) | | Соотношение сторон | 16:10 | | Технология панели | TN (Twisted Nematic) | | Подсветка | CCFL | | Яркость | ~ 220 кд/м² (типичное значение) | | Контрастность | ~ 500:1 (типичное значение) | | Время отклика | ~ 8 мс (типичное значение) | | Углы обзора | 90°/65°/65°/65° (тип.) (CR ≥ 10) | | Количество цветов | 262K (6-bit + FRC) | | Тип разъема | 40-pin LVDS (Single Channel) | | Расположение разъема | Левое (при виде на матрицу со стороны подключения) | | Питание подсветки | CCFL-инвертор (обычно 2 лампы) | | Толщина | ~ 5.0 мм (типичное значение) |

Парт-номера и совместимые аналоги

Матрица B133XW02 V.1 имеет множество прямых аналогов и парт-номеров от других производителей, которые являются полноценной заменой (при условии совпадения типа разъема и расположения). Часто в запросах указывается только часть номера.

Основные парт-номера:

• B133XW02 V.1 (оригинальный номер AUO)
• LTN133AT02 (Samsung) — самый распространенный и часто используемый аналог.
• LP133WX2(TL)(A1) (LG Display)
• HT13X12-101 (HannStar)
• N133B6-L02 (Chi Mei Optoelectronics, CMO)
• MT133L1 (Quanta Display, QDS)

Важные замечания по совместимости:

1. Версия (V.1, V.2 и т.д.): Могут быть незначительные отличия в креплениях или расположении разъема. В большинстве случаев V.1, V.2, V.3 взаимозаменяемы, но лучше проверять по фото.
2. Разъем: Все перечисленные аналоги используют 40-pin LVDS разъем. Это критически важно.
3. Расположение разъема (Left/Right): У данной модели разъем расположен слева. Аналоги должны иметь такое же расположение.
4. Подсветка: Поскольку это CCFL, для замены матрицы обычно требуется перенести старый инвертор (плата питания ламп) с оригинальной матрицы на новую, так как разъемы и параметры ламп могут различаться.

Совместимые модели ноутбуков

Эта матрица использовалась в десятках моделей. Наиболее известные серии:

• Dell:
  • Dell Latitude E4300, E4310
  • Dell Vostro 1310, 1320, 1014, 1015
  • Dell Inspiron 13 (серии 1318, 1320, N3010, N301Z)
• HP / Compaq:
  • HP Pavilion dv3, dv4 (некоторые модификации)
  • HP Compaq 6730b, 6735b, 6530b, 6535b
  • HP ProBook 4310s, 4311s, 4410s, 4411s, 4710s
  • HP EliteBook 2530p, 2540p, 2730p
• Lenovo / IBM:
  • Lenovo ThinkPad SL300, SL400
  • Lenovo IdeaPad V330, U330 (более старые модели)
  • Lenovo G430, G530 (некоторые модификации)
• Acer:
  • Acer Aspire 3810T, 3810TG, 3810TZ, 3935, 5738, 5739
  • Acer Timeline Series
• Toshiba, Fujitsu-Siemens, Samsung и другие бренды также использовали данную матрицу в своих 13.3-дюймовых моделях.

Рекомендация перед покупкой: Самый надежный способ подбора — определить точный парт-номер матрицы, наклеенный на ее обратной стороне (на металлической или бумажной этикетке). Он выглядит примерно как указано выше. Замена на полный аналог гарантирует совместимость по креплениям, разъему и электрическим параметрам.
