Петли для ноутбука Lenovo ThinkPad E480 (версия 2)

Отличный выбор! Петли (шарниры) для ноутбука Lenovo ThinkPad E480 — это критически важный компонент, обеспечивающий плавное открывание и надежную фиксацию дисплея. Ниже представлено подробное описание, технические характеристики и совместимость.

Описание

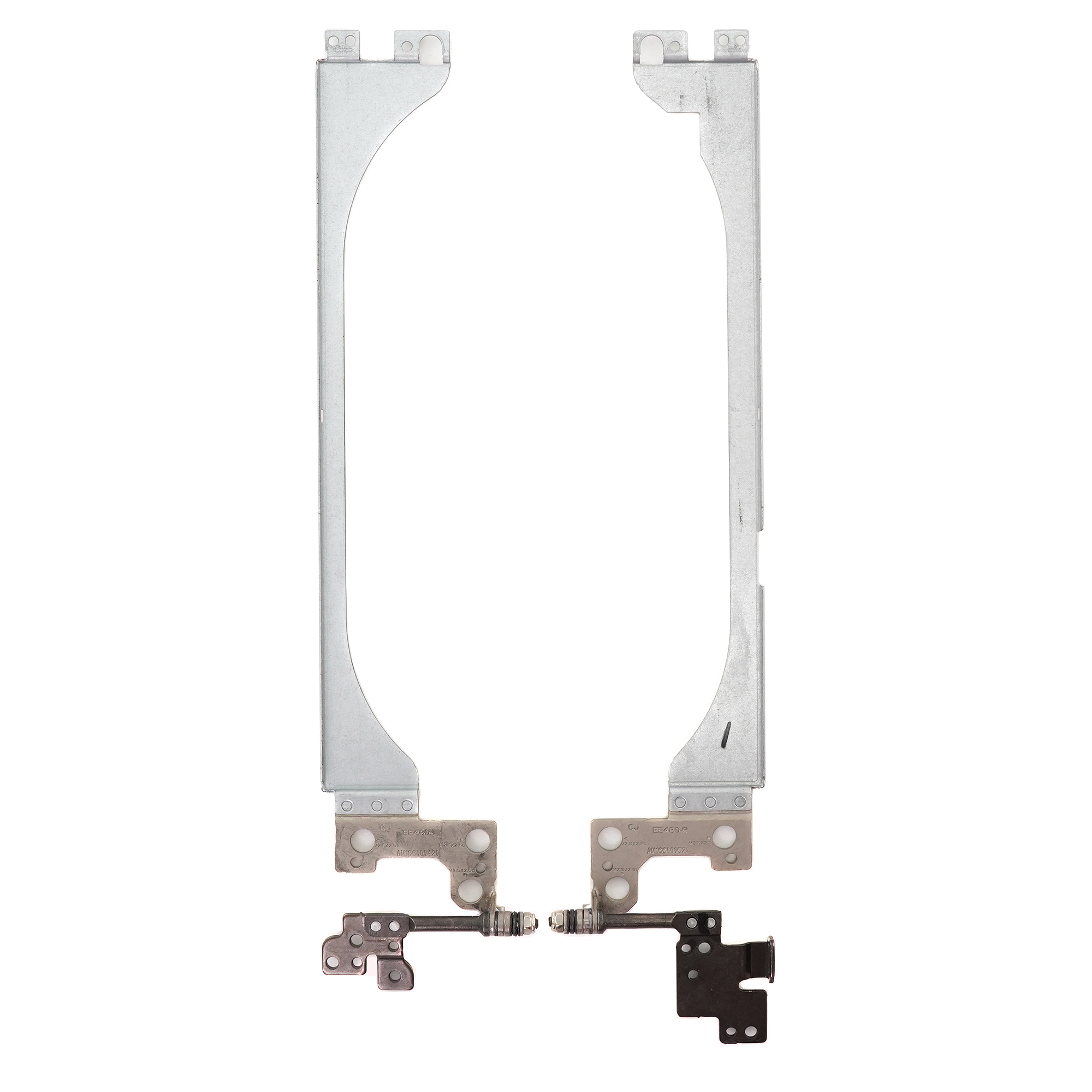

Петли (или шарниры) для ThinkPad E480 — это парный механизм, состоящий из левой и правой металлических сборок. Они крепятся к нижней части корпуса (основанию) и к крышке с дисплеем (LID-ассамблеи). Конструкция типична для ThinkPad: обеспечивает надежное удержание экрана в любом положении, плавный ход и долговечность. Со временем или из-за физического воздействия петли могут ослабеть или сломаться, что приводит к люфту дисплея или невозможности его удержания.

Версия 2 (версия 2) указывает на конкретную модификацию петель, которая может отличаться материалом, углом раскрытия или креплениями от версии 1. Обычно это связано с ревизией конструкции ноутбука производителем.

Технические характеристики (общие)

• Тип: Металлический торсионный шарнир (2 шт., левый и правый, обычно не взаимозаменяемые).
• Материал: Сталь (основные компоненты), иногда с пластиковыми втулками для снижения трения.
• Угол раскрытия: Приблизительно 180° (характерно для современных ThinkPad).
• Крепление: Крепится на винтах (обычно Torx T5 или T6) как к корпусу, так и к крышке дисплея.
• Функция: Обеспечивает необходимое усилие для удержания дисплея и плавного движения.

Парт-номера (FRU — Field Replaceable Unit)

Важно: Петли для E480 имеют разные парт-номера для левой и правой стороны. Также могут существовать номера для версии 1 и версии 2. Для точного определения необходимо разобрать ноутбук и посмотреть маркировку на старой петле.

Наиболее распространенные и актуальные парт-номера для ThinkPad E480 (версия 2):

• Правая петля (Right Hinge): 01HW864 (также может обозначаться как FRU 01HW864)
• Левая петля (Left Hinge): 01HW865 (также может обозначаться как FRU 01HW865)

Другие возможные/смежные номера (проверяйте по маркировке на вашем устройстве):

• Для ранних ревизий E480 или версии 1 могли использоваться: 01ER430 (правая) и 01ER431 (левая).
• Иногда встречается номер 5CB0S13811 (комплект?).
• Номера от сторонних производителей (non-OEM) могут отличаться.

Рекомендация: Перед покупкой обязательно:

1. Разобрать ноутбук и сверить номер на старой петле (обычно он нанесен лазером на металлической части).
2. Использовать сервисный код (серийный номер) вашего ноутбука на официальном сайте Lenovo для Parts Lookup.

Совместимые модели

Петли версии 2 (01HW864/865) разработаны специально для E480, но благодаря общей платформе часто совместимы и с другими моделями серии E4xx 8-го поколения, а также с очень похожими моделями L4xx. Однако, всегда есть риск несовпадения по высоте или креплениям.

Основные совместимые модели:

• Lenovo ThinkPad E480 (самая прямая совместимость)
• Lenovo ThinkPad E490 (высокая вероятность совместимости, но рекомендуется уточнить)
• Lenovo ThinkPad E490s
• Lenovo ThinkPad L480 (часто использует ту же или очень похожую конструкцию)
• Lenovo ThinkPad L490

Модели, требующие обязательной проверки (возможна, но не гарантирована совместимость):

• ThinkPad E470 / E475 (более старое поколение, вероятно, другие петли)
• ThinkPad E580 / E590 (15-дюймовые модели, петли могут быть крупнее и прочнее)

Важное предупреждение

1. Версия имеет значение: Петли E480 Version 1 и Version 2 могут быть не взаимозаменяемы. Отличия могут быть в нескольких миллиметрах, что приведет к невозможности сборки или перекосу крышки.
2. Процесс замены: Замена петель — работа средней сложности. Требуется полная разборка ноутбука, включая снятие матрицы, крышки, откручивание материнской платы и снятие антенн Wi-Fi. Без опыта и правильных инструментов (отвертки Torx, пластиковые лопатки) высок риск повреждения хрупких компонентов (матрицы, корпуса, кабелей).
3. Качество: Рекомендуется искать оригинальные запчасти (FRU) или проверенные совместимые аналоги от известных производителей (например, Fenghua, Jiacheng). Дешевые безымянные петли могут быстро разболтаться или сломаться.

Итог: Для замены петель на вашем ThinkPad E480 (версия 2) ищите комплект с парт-номерами 01HW864 (правая) и 01HW865 (левая). Перед покупкой проверьте маркировку на старых петлях. Если не уверены в своих силах, доверьте замену сервисному центру.
