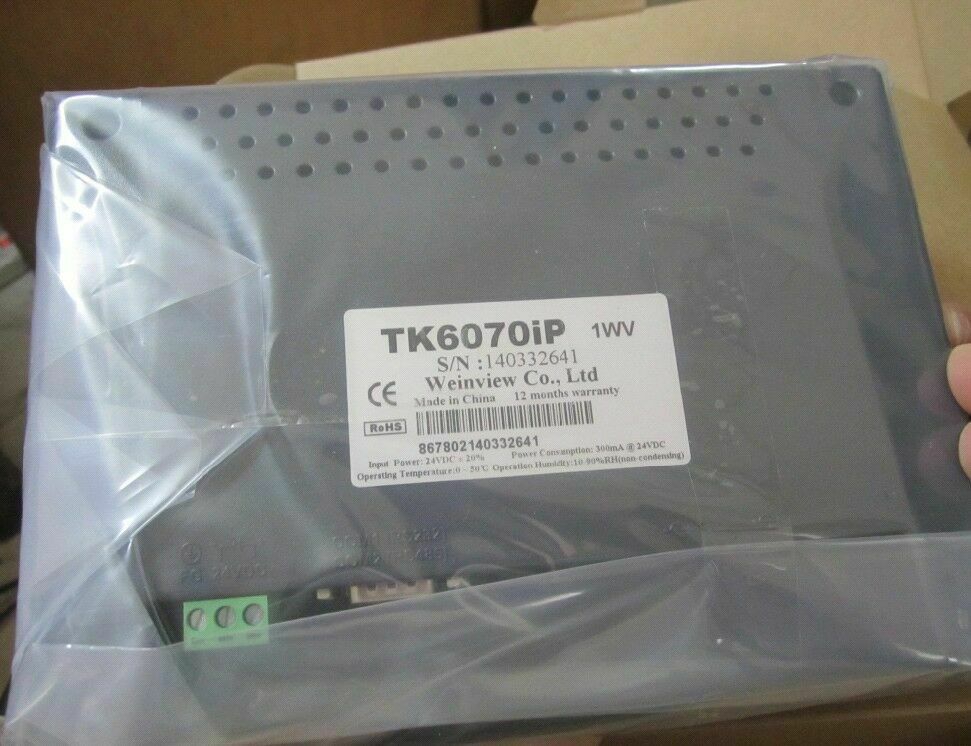

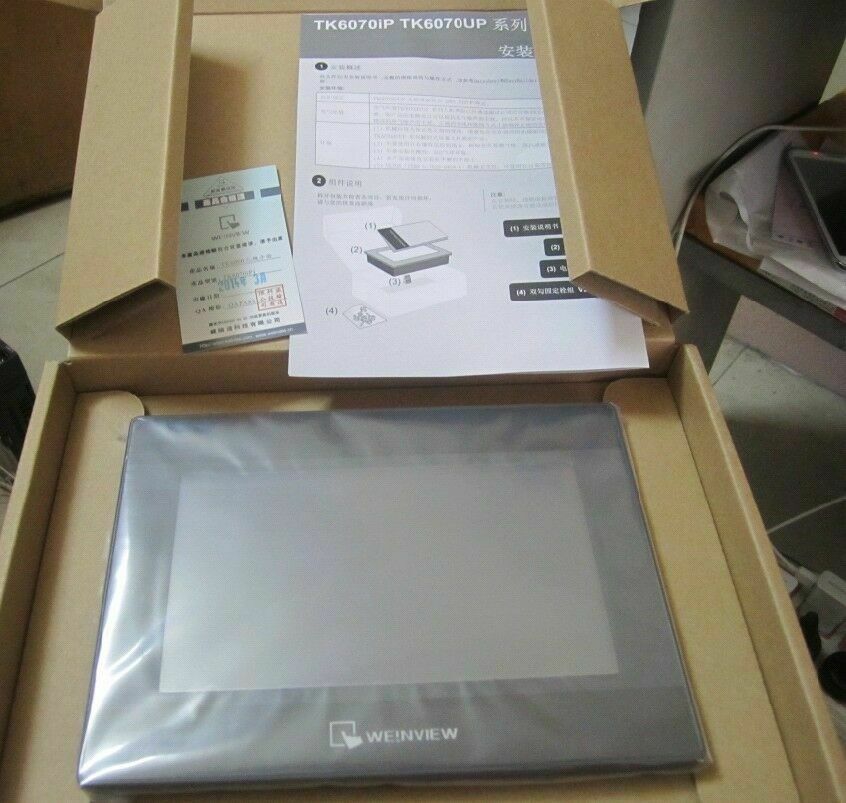

Панель оператора Weintek TK6070IP

Описание панели оператора Weintek TK6070IP

Weintek TK6070IP – это компактная и надежная сенсорная HMI-панель с резистивным экраном, предназначенная для визуализации и управления промышленными процессами. Панель поддерживает прямое подключение к ПЛК и другим устройствам автоматизации через стандартные интерфейсы (RS-232, RS-485).

Благодаря удобному программному обеспечению EasyBuilder Pro (на основе MT8000) панель позволяет быстро создавать интерфейсы оператора с анимацией, графиками, тревогами и управляющими элементами.

Технические характеристики

| Параметр | Значение | |----------------------------|------------------------------------------------------------------------------| | Экран | 6" TFT LCD, резистивный сенсорный (640 × 480 пикселей, 65K цветов) | | Процессор | 32-bit RISC | | Память | 128 MB Flash, 64 MB RAM | | Интерфейсы | - 1 × RS-232 (COM1, для ПК/принтера)
- 1 × RS-485 (COM2, 2W/4W) | | Поддерживаемые протоколы | Modbus RTU/ASCII, Siemens S7-200/300/400, Omron Host Link, Mitsubishi FX, Allen-Bradley DF1, Delta DVP и др. | | Питание | 24 В DC (диапазон 10.8–28.8 В) | | Потребляемая мощность | ≤ 8 Вт | | Степень защиты | IP65 (лицевая панель), IP20 (задняя часть) | | Рабочая температура | 0°C ~ 50°C | | Влажность | 10% ~ 90% (без конденсата) | | Размеры (Ш × В × Г) | 185 × 136 × 39 мм | | Вес | 0.7 кг |

Парт-номера и совместимые модели

Основные парт-номера:

• TK6070IP (базовая модель)
• TK6070IP-5W (версия с дополнительными функциями, если доступна)

Совместимые модели Weintek (похожие HMI):

• MT6070IP (аналог с улучшенной производительностью)
• TK8070IP (7-дюймовая модель)

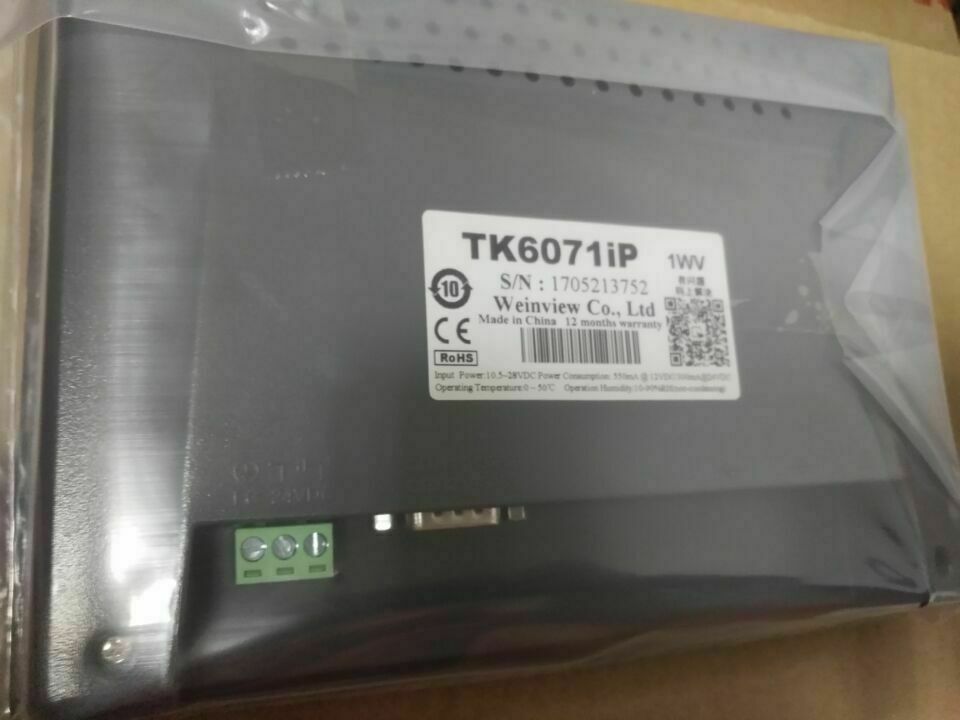

• TK6071IP (новая версия с обновленным ПО)
• eMT3070A (экономичная серия)

Совместимые ПЛК и контроллеры:

• Siemens: S7-200, S7-300/400 (через MPI/PPI)
• Mitsubishi: FX серии (RS-485), Q/L серии
• Omron: CP1E, CJ/CS серии
• Delta: DVP-ES/EX/SS
• Allen-Bradley: MicroLogix, CompactLogix (через DF1)

Примечание

Для программирования используется EasyBuilder Pro (доступна на официальном сайте Weintek). Панель поддерживает загрузку проектов через USB или Ethernet (с дополнительными модулями).

Если требуется более высокая производительность или расширенные интерфейсы (Ethernet, CAN), рекомендуется рассмотреть модели серии MT8000 или cMT.
