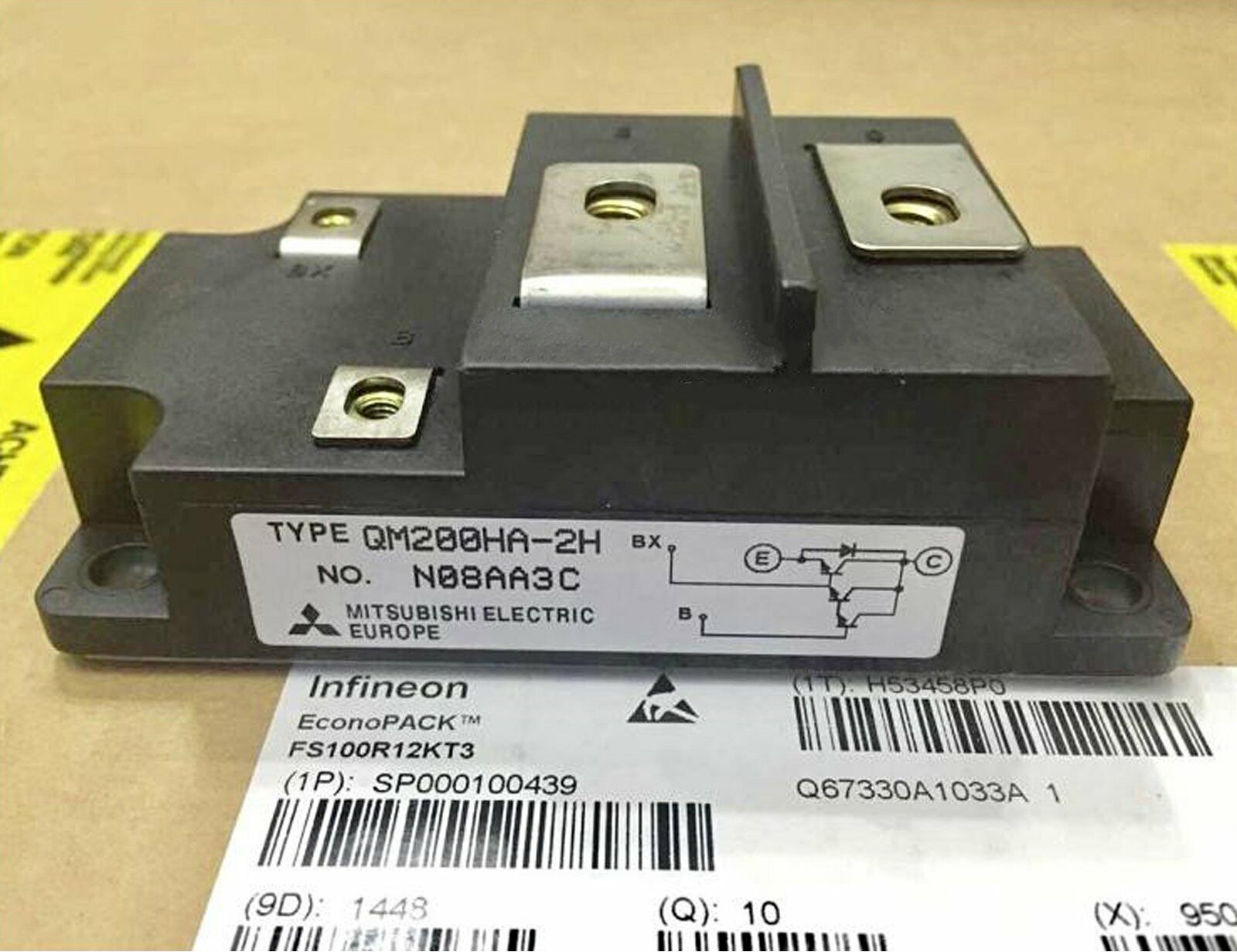

IGBT-модуль QM200HA-2H

Конечно. Вот подробное описание, технические характеристики, парт-номера и совместимые модели для IGBT-модуля QM200HA-2H.

Описание

IGBT-модуль QM200HA-2H — это мощный полупроводниковый ключ, разработанный и производившийся компанией Powerex (консорциум Mitsubishi, Westcode и др.). Этот модуль представляет собой полумостовую схему (2-in-1), где в одном корпусе собраны два IGBT-транзистора и два обратных диода (FRD), соединенные по схеме "верхний-нижний ключ".

Он предназначен для использования в мощных инверторах, частотных преобразователях, источниках бесперебойного питания (ИБП) и системах управления электродвигателями. Модуль относится к серии M-series от Powerex, которая известна своей надежностью и высокой перегрузочной способностью.

Ключевые особенности:

• Конфигурация: Полумост (2-in-1).
• Низкое падение напряжения: Позволяет снизить коммутационные потери и повысить общий КПД системы.
• Высокоскоростные мягкие диоды: Встроенные обратные диоды с быстрым восстановлением, что критично для индуктивных нагрузок.
• Изолированный корпус: Позволяет устанавливать модуль на общий теплоотвод без использования изолирующих прокладок (хотя их использование часто рекомендуется для надежности).
• Рабочая температура перехода: До 150°C.

Технические характеристики

Параметр | Значение ---|--- Производитель | Powerex Конфигурация | Полумост (2-in-1) Характеристики IGBT (при Tj = 25°C, если не указано иное) Коллектор-Эмиттер напряжение (Vces) | 1200 В Номинальный ток коллектора (Ic) | 200 А (при 80°C) Ток коллектора макс. (Ic @100°C) | 150 А Напряжение насыщения Коллектор-Эмиттер (Vce(sat)) | 3.0 В (тип., при Ic=200A) Характеристики Встроенного диода (FRD) Прямой ток (If) | 200 А Прямое напряжение (Vf) | 2.7 В (тип., при If=200A) Время обратного восстановления (trr) | < 300 нс Динамические характеристики Время включения (ton) | 0.3 мкс (тип.) Время выключения (toff) | 1.2 мкс (тип.) Тепловые характеристики Температура перехода (Tj) | -40 °C ... +150 °C Тепловое сопротивление переход-корпус (Rth(j-c)) | 0.18 °C/W (на ключ) Механические характеристики Корпус | Изолированный модуль (Base Plate) Монтаж | Винтовой (резьбовые клеммы для силовых контактов) Вес | ~ 170 г

Парт-номера и Совместимые модели

Поскольку модуль QM200HA-2H является частью большой серии и имеет прямые аналоги у других производителей, можно выделить несколько групп совместимых моделей.

1. Прямые аналоги и замены от Powerex/Mitsubishi

Это модули с идентичной или максимально близкой распиновкой и характеристиками, что позволяет проводить прямую замену без изменения конструкции платы или системы охлаждения.

• QM200HA-2H (оригинальный номер)
• CM200HA-2H — практически полный аналог от Mitsubishi Electric с такими же характеристиками и корпусом.
• CM200HA-2H R6 — более новая ревизия (поколение) от Mitsubishi.

2. Функциональные аналоги от других производителей

Эти модули имеют схожие электрические параметры (1200В / 200А) и такую же конфигурацию (2-in-1), но могут отличаться геометрией корпуса, распиновкой и креплением. Для замены требуется проверка механики и чертежей.

• Infineon: FF200R12KE3, FF200R12KT3
• SEMIKRON: SKM200GB12T4
• Fuji Electric: 2MBI200VA-120-50
• Hitachi:

Важное примечание по замене:

• Прямые аналоги (Powerex/Mitsubishi): Подходят для замены в большинстве случаев.
• Функциональные аналоги (другие бренды): Требуется обязательная проверка монтажных чертежей (datasheet), расположения клемм, размеров и тепловых характеристик перед установкой. Не являются прямозаменяемыми без конструктивных доработок.

Важная информация для применения

1. Статус производства: Модуль QM200HA-2H, вероятно, снят с производства и перешел в категорию "Not Recommended for New Designs" (NRND). Его современными аналогами являются модули серий N-series / L-series от Mitsubishi (например, CM200HN-2H), которые обладают лучшими характеристиками.
2. Охлаждение: Для рассеивания тепла необходим качественный теплоотвод. Обязательно использовать термопасту или теплопроводящую прокладку.
3. Цепь управления: Для корректной работы и защиты модуля требуется правильный подбор драйвера затвора, обеспечивающий необходимые напряжения включения/выключения (обычно +15V/-5...-15V), а также реализация защит от короткого замыкания и перегрузки по току.
4. Пайка выводов: При монтаже силовых клемм необходимо строго соблюдать температурный режим и не превышать механические нагрузки, указанные в datasheet.
