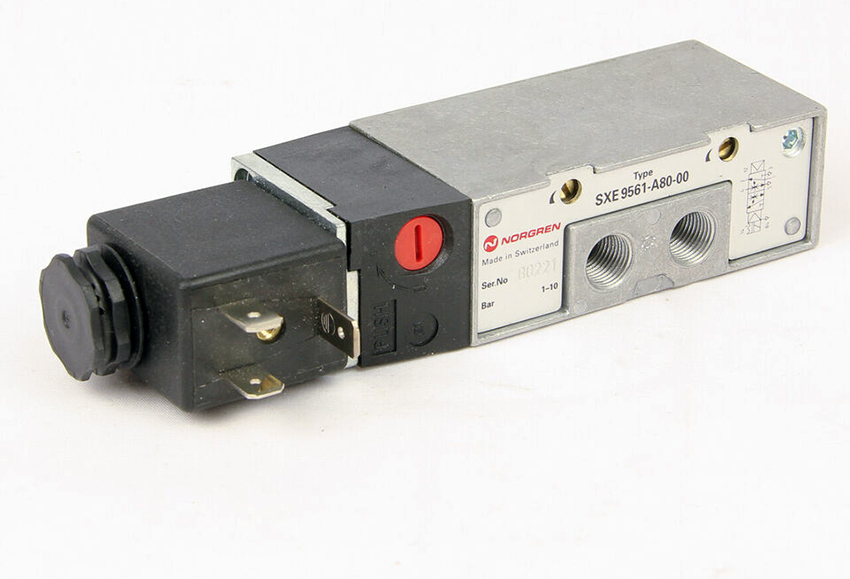

Электромагнитный клапан (распределитель) Norgren SXE 9561-A80-00

Электромагнитный клапан (распределитель) Norgren SXE 9561-A80-00 — это высоконадежный 5/2-ходовой соленоидный клапан, разработанный для управления пневматическими приводами, цилиндрами и другими исполнительными механизмами в промышленных системах. Он обеспечивает точное переключение потоков сжатого воздуха, автоматизируя процессы в станках, конвейерах, упаковочном оборудовании и робототехнике. Модель SXE 9561-A80-00 отличается компактным дизайном, энергоэффективностью и устойчивостью к интенсивным рабочим нагрузкам.

Технические характеристики:

• Тип клапана: 5/2-ходовой (5 портов, 2 положения), с электромагнитным управлением.

• Рабочее положение: Нормально закрытый (NC) или нормально открытый (NO) — зависит от конфигурации.

• Присоединение: ISO 5599/1 (стандартный интерфейс) + резьбовые порты (например, G1/8", G1/4").

• Рабочее давление: 0.2–10 бар.

• Рабочая среда: Сжатый воздух (очищенный, без масла), совместим с инертными газами.

• Напряжение катушки: 24 В DC (стандарт), возможны варианты 12 В DC, 110 В AC, 220 В AC.

• Расход (Cv): ~1.0–1.5 (пропускная способность).

• Материал корпуса: Алюминий с антикоррозийным покрытием.

• Уплотнения: NBR (нитрил-бутадиеновый каучук) или FKM (фторкаучук) для агрессивных сред.

• Температурный диапазон:

  • Среда: -10°C до +60°C (NBR), до +150°C (FKM).

  • Окружающая среда: -20°C до +50°C.

• Степень защиты: IP65 (защита от пыли и струй воды).

• Время срабатывания: ≤20 мс.

• Энергопотребление: 1.2–2.5 Вт (в зависимости от напряжения).

• Ручное дублирование: Опционально (для аварийного управления).

Применение:

• Управление двусторонними пневмоцилиндрами (возвратно-поступательное движение).

• Автоматизация производственных линий, прессов, станков ЧПУ.

• Роботизированные системы и манипуляторы.

• Пищевая и фармацевтическая промышленность (при использовании сертифицированных материалов).

Рекомендации:

• Убедитесь в совместимости клапана с рабочим давлением и напряжением системы.

• Используйте фильтры и осушители для очистки воздуха от влаги и примесей.

• Для агрессивных сред или высоких температур выберите версию с уплотнениями FKM.

• Регулярно проводите техническое обслуживание (проверка уплотнений, чистка портов).
