Omron CP1E-N30SDT-D: Описание и технические характеристики

Описание

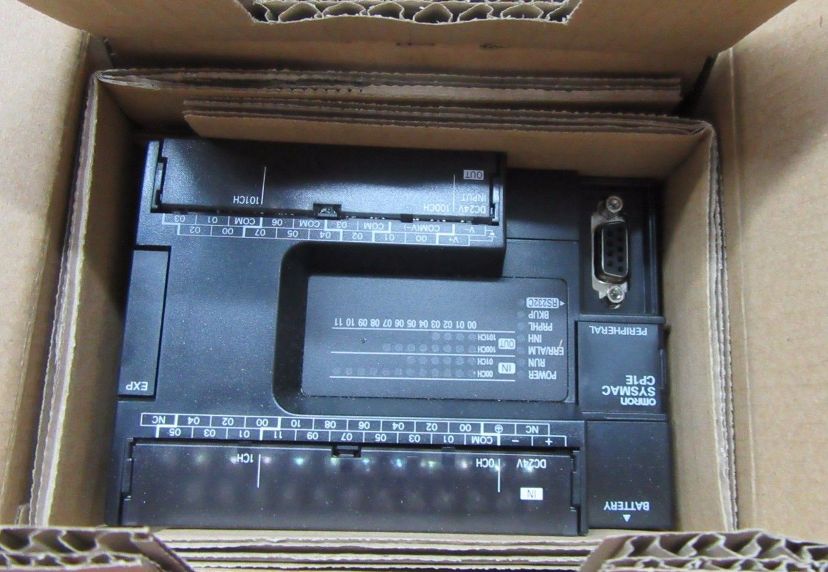

CP1E-N30SDT-D – это компактный программируемый логический контроллер (ПЛК) от Omron серии CP1E, предназначенный для автоматизации малых и средних систем управления.

Отличается высокой производительностью, простотой программирования и гибкостью в эксплуатации. Поддерживает связь по RS-232C/RS-485 (адаптерная версия), что позволяет интегрировать его в различные промышленные сети.

Подходит для применения в системах управления производственными линиями, упаковочными машинами, HVAC и другими автоматизированными процессами.

Технические характеристики

| Параметр | Значение | |-----------------------------|-------------| | Тип процессора | 8-битный RISC | | Объём памяти программы | 10 КБ (для программы) + 10 КБ (для данных) | | Количество шагов | До 3000 (включая расширенные инструкции) | | Количество входов/выходов | 18 вх. (DC 24 В) / 12 вых. (реле) | | Расширение модулей | До 3-х модулей (CP1W-серия) | | Коммуникационные порты | 1 × RS-232C (встроенный), 1 × RS-485 (через адаптер) | | Таймеры/Счётчики | 256 таймеров/счётчиков (T/C: 0–255) | | Часы реального времени | Нет (опционально через модуль) | | Питание | DC 24 В (потребление: 0,2 А) | | Рабочая температура | 0…55 °C | | Защита от пыли/влаги | IP20 (стандарт) | | Программирование | Поддержка CX-Programmer (Omron) | | Протоколы связи | Host Link, Modbus RTU (через адаптер) |

Парт-номера и совместимые модели

Основные парт-номера

• CP1E-N30SDT-D (базовая модель с релейными выходами)
• CP1E-N30S1DT-D (альтернативная версия с транзисторными выходами)
• CP1E-N20SDT-D (20 I/O, релейные выходы)
• CP1E-N40SDT-D (40 I/O, релейные выходы)

Совместимые модули расширения

• CP1W-AD041 (4-канальный аналоговый вход)
• CP1W-DA041 (4-канальный аналоговый выход)
• CP1W-TS001/TS002 (термопара / RTD входы)
• CP1W-MAD42 (комбинированный аналоговый модуль)
• CP1W-CIF01/CIF11 (RS-232C / RS-422A/485 адаптеры)

Совместимое ПО

• CX-Programmer 9.0+ (для программирования)
• CX-Designer (для HMI-панелей Omron)
• Sysmac Studio (для интеграции с контроллерами NJ/NX)

Заключение

Контроллер CP1E-N30SDT-D – это надежное и экономичное решение для простых и средних задач автоматизации. Благодаря поддержке модулей расширения и промышленных протоколов связи, он может быть легко интегрирован в существующие системы управления.

Если требуется больше входов/выходов или функциональности, рекомендуется рассмотреть модели CP1H или CP1L от Omron.
