CP1E-N40SDT-D

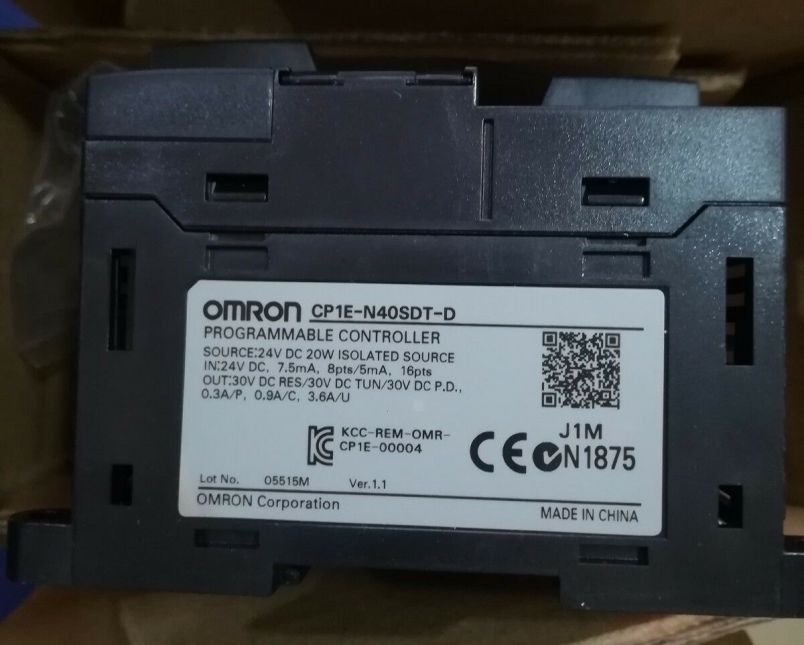

Описание контроллера Omron CP1E-N40SDT-D

CP1E-N40SDT-D – это компактный программируемый логический контроллер (ПЛК) серии CP1E от Omron, предназначенный для автоматизации малых и средних систем управления. Он оснащен встроенными цифровыми входами/выходами, аналоговыми выходами, поддерживает связь по RS-232C и RS-485, а также имеет расширенные функции управления.

Технические характеристики

| Параметр | Значение | |----------------------------|--------------| | Тип процессора | 16-битный RISC | | Объем памяти программы | 10 КБ (5 К шагов) | | Объем памяти данных | 10 КБ | | Время выполнения команды | 0,1–0,6 мкс (базовые инструкции) | | Количество циклов ввода/вывода | 40 точек (24 входа, 16 выходов) | | Тип входов | 24 DC-входа (24 В, 4 мА) | | Тип выходов | 16 транзисторных выходов (сток, 0,5 А) | | Аналоговые выходы | 2 выхода (0–10 В или 4–20 мА) | | Таймеры/Счетчики | 256 (100 мс–999,9 с) / 256 (верх/низ) | | Коммуникационные порты | RS-232C (программирование, Host Link) + RS-485 (Modbus RTU) | | Расширение модулей | До 3 модулей расширения (CP1W-серии) | | Питание | 24 В DC (19,2–28,8 В) | | Потребляемая мощность | 15 Вт (макс.) | | Рабочая температура | 0…55 °C | | Степень защиты | IP20 | | Габариты (Ш×В×Г) | 90×90×86 мм |

Парт-номера и совместимые модели

Основные парт-номера

• CP1E-N40SDT-D – базовая модель с 24 входами, 16 выходами и аналоговыми выходами
• CP1E-N40DT-D – версия без аналоговых выходов
• CP1E-N40SDR-D – модель с релейными выходами (16 реле)

Совместимые модули расширения (CP1W-серия)

• CP1W-8ER – 8 релейных выходов
• CP1W-16ER – 16 релейных выходов
• CP1W-AD041 – 4 аналоговых входа (0–10 В, 4–20 мА)
• CP1W-DA041 – 4 аналоговых выхода (0–10 В, 4–20 мА)
• CP1W-TS101 – термопарный вход
• CP1W-CIF01 – конвертер RS-232 ↔ RS-422/485

Совместимое ПО

• CX-Programmer (входит в CX-One)
• Omron Sysmac Studio (для современных проектов)

Применение

• Управление конвейерами
• Автоматизация упаковочных линий
• Системы вентиляции и кондиционирования
• Управление насосами и клапанами

Контроллер CP1E-N40SDT-D подходит для проектов, где требуется компактное и надежное решение с поддержкой аналоговых сигналов и промышленных протоколов связи.
