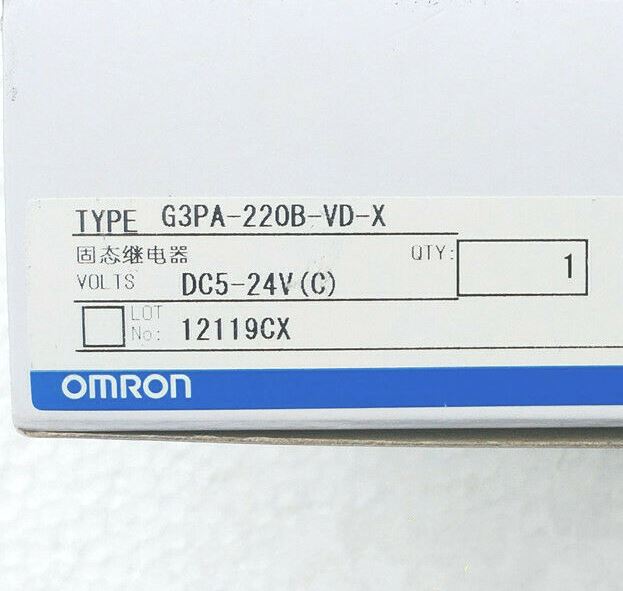

G3PA-220B-VD-X

Описание реле G3PA-220B-VD-X

G3PA-220B-VD-X – это твердотельное реле (SSR) производства Omron, предназначенное для коммутации высоковольтных нагрузок переменного тока. Оно обеспечивает надежное переключение мощных устройств (например, ТЭНов, двигателей, трансформаторов) без механических контактов, что увеличивает срок службы и снижает уровень шума.

Реле имеет вход управления постоянным током (DC) и выход переменного тока (AC). Корпус выполнен в компактном форм-факторе с винтовыми клеммами для удобного монтажа.

Технические характеристики

Основные параметры:

| Характеристика | Значение |
|-------------------------|----------|
| Тип реле | Твердотельное (SSR) |
| Модель | G3PA-220B-VD-X |
| Производитель | Omron |
| Напряжение управления (DC) | 4–32 В |
| Ток управления | ≤ 15 мА |
| Выходное напряжение (AC) | 200–480 В |
| Макс. ток нагрузки | 220 А |
| Тип нагрузки | AC (переменный ток) |
| Способ монтажа | Винтовые клеммы |
| Корпус | Компактный, с теплоотводом |
| Степень защиты | IP00 (требует дополнительного кожуха) |
| Рабочая температура | -30°C до +80°C |

Дополнительные особенности:

• Встроенная защита от перенапряжения (Varistor)
• Светодиодный индикатор состояния
• Низкий уровень электромагнитных помех
• Высокая устойчивость к вибрациям

Парт-номера и совместимые модели

Аналоги и замены от Omron:

• G3PA-220B-VD (базовая версия без индекса "X")
• G3PA-220V (модель с другим диапазоном напряжения)
• G3PE-225B (аналог с похожими характеристиками)

Совместимые модели других производителей:

• Crydom D2425 (аналог для высоких токов)
• Fotek SSR-100DA (альтернатива для менее мощных нагрузок)
• Panasonic AQH2223 (SSR с похожими параметрами)

Применение

Реле используется в промышленных системах управления:

• Управление нагревателями
• Коммутация электродвигателей
• Контроль освещения и вентиляции
• Автоматизация производственных линий

Если вам нужно уточнить параметры для конкретной задачи, укажите условия эксплуатации (например, частота коммутации, тип охлаждения).
