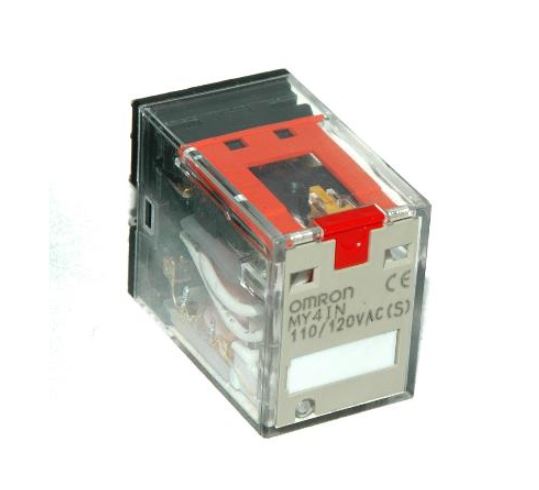

MY4IN 110/120VAC

Описание реле MY4IN 110/120VAC

MY4IN 110/120VAC – это электромагнитное реле с четырьмя переключающими контактами (4PDT), предназначенное для коммутации электрических цепей в системах управления и автоматизации. Реле рассчитано на напряжение катушки 110–120 В переменного тока (AC) и обеспечивает надежное переключение нагрузок в промышленных и бытовых устройствах.

Технические характеристики

| Параметр | Значение | |----------------------------|----------------------------------| | Тип контактов | 4PDT (4 переключающие группы) | | Номинальное напряжение катушки | 110–120 VAC, 50/60 Hz | | Мощность катушки | ~4.2 ВА | | Максимальное коммутируемое напряжение | 250 VAC / 30 VDC | | Максимальный ток контактов | 5 А (при 250 VAC) / 5 А (при 30 VDC) | | Электрическая износостойкость | 100 000 циклов (при номинальной нагрузке) | | Механическая износостойкость | 10 000 000 циклов | | Сопротивление изоляции | ≥100 МОм (500 В DC) | | Диэлектрическая прочность | 2 кВ (между контактами и катушкой) | | Температура эксплуатации | -40°C до +70°C | | Виброустойчивость | 10–55 Гц, амплитуда 1.5 мм | | Степень защиты | IP40 (открытое исполнение) | | Материал контактов | Серебро (Ag) | | Крепление | Монтаж на DIN-рейку или винтами | | Вес | ~150 г |

Парт-номера и совместимые модели

Аналогичные реле от Omron:

• MY4IN AC110/120 (полный аналог)
• MY4-IN1 AC110/120 (альтернативное обозначение)
• LY4N AC110-120 (близкий аналог с похожими характеристиками)

Совместимые модели других производителей:

• Finder 40.52.0.120.0000 (4PDT, 120VAC)
• Schneider Electric RXM4AB2JD (4PDT, 120VAC)
• TE Connectivity 9-1415011-2 (4PDT, 120VAC)

Заменяемые модели (с проверкой параметров):

• Siemens 3TH8244-0XL4
• ABB CR-M4-120VAC

Применение

Реле MY4IN 110/120VAC используется в:

• Промышленных системах управления
• Цепях автоматизации (конвейеры, станки)
• Системах контроля напряжения
• Устройствах защиты и сигнализации

Если требуется дополнительная информация по подключению или аналогам, уточните параметры вашей схемы.
