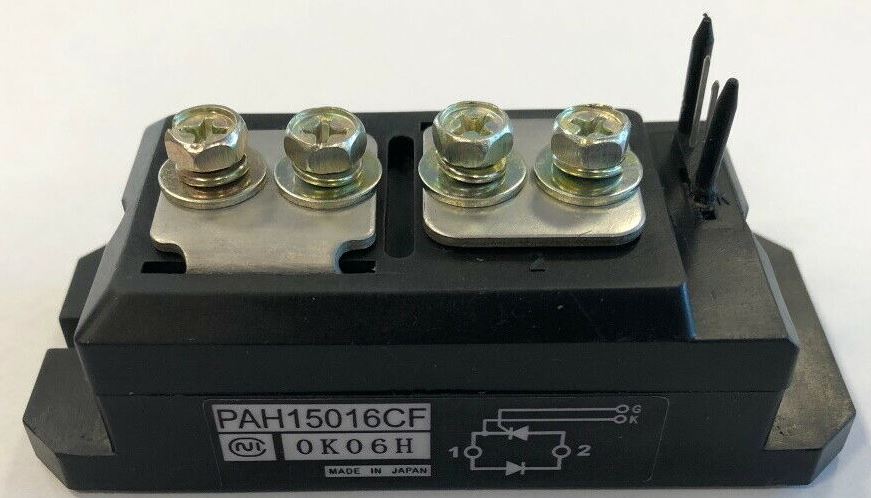

IGBT PAH15016CF

Артикул: 621266
Под заказ
цена: 6 800
цена актуальна на: 11.07.2022
  • от 10шт - скидка 5%
  • от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Описание IGBT PAH15016CF

Описание IGBT-модуля PAH15016CF

PAH15016CF — это IGBT-модуль (Insulated Gate Bipolar Transistor) с интегрированным антипараллельным диодом, предназначенный для высоковольтных и высокочастотных применений. Используется в инверторах, импульсных источниках питания, сварочном оборудовании, частотных преобразователях и системах управления электродвигателями.

Технические характеристики

  • Тип транзистора: NPT IGBT с диодом
  • Коллектор-эмиттер (VCES): 1500 В
  • Ток коллектора (IC): 150 А (при 25°C)
  • Импульсный ток (ICM): 300 А
  • Мощность (Ptot): 750 Вт (при 25°C)
  • Падение напряжения (VCE(sat)): 2.5 В (при 150 А)
  • Время включения/выключения (ton/toff): 60 нс / 300 нс
  • Температура перехода (Tj): -40°C до +150°C
  • Тип корпуса: модуль с изолированным основанием
  • Вес: ~200 г

Парт-номера и аналоги

Оригинальные аналоги (Infineon):

  • IHW15N160E1 (аналогичный параметрам, но другой корпус)
  • FF150R12KE3 (альтернатива с похожими характеристиками)

Совместимые модели других брендов:

  • Mitsubishi: CM150DY-24H
  • Fuji Electric: 2MBI150N-150
  • SEMIKRON: SKM150GB12T4
  • IXYS: IXGH150N60B3

Применение

  • Промышленные инверторы
  • Сварочные аппараты
  • Управление электродвигателями
  • Источники бесперебойного питания (ИБП)
  • Электромобильные системы

Если вам нужны дополнительные данные (графики, схемы подключения), уточните запрос.
